alpha_100 Waschtischarmatur hoch mit Ablaufgarnitur
Produktbeschreibung
alpha_100 ist eine kleine und kompakte Armaturenserie, die mit sanfter und geschwungener Linienführung viele Möglichkeiten bietet zur stilgerechten Integration in kleinere Sanitärräume. Ihr leicht verspielter Charakter erzeugt eine angenehme Wirkung auf ihr Umfeld. Die Bedienung ist trotz kompakter Bauform in allen Produkten dieser Serie technisch und ergonomisch bis ins Detail ausgereift.Die Serie alpha_100
Kompakt in der Bauform und sanft in der Linienführung fügt sich die alpha_100 besonders stilgerecht in kleinere Sanitärräume ein. Ihre Formsprache wirkt leicht, freundlich und dezent verspielt, ohne an Klarheit zu verlieren, und verleiht dem Umfeld eine angenehme, ausgewogene Ausstrahlung. Dort, wo Raum sinnvoll genutzt und Gestaltung präzise abgestimmt werden soll, eröffnet alpha_100 vielseitige Möglichkeiten für eine harmonische Integration. Technisch und ergonomisch ist die Serie bis ins Detail durchdacht und verbindet so alltagstauglichen Bedienkomfort mit der verlässlichen Qualität von heinrichschulte.
Technische Informationen
Artikelmerkmale
- Z058132-00010
- Heinrich Schulte
- Waschtischarmatur hoch
- alpha_100
- chrom
- Ausladung 115 mm
- Höhe bis Strahlregler 90 mm
- Maximale Höhe 140 mm
- Kartusche 35 mm offen
- mit Heißwasser- und Durchflussbegrenzer
- Werkstoffe nach TrinkwV und UBA
- Hebel Metall
- Flexschläuche 3/8" DIN DVGW
- Strahlregler Durchflussklasse A
- DIN DVGW
- für Standmontage
- mit Ablaufgarnitur 1 1/4"
- mit Befestigungssatz

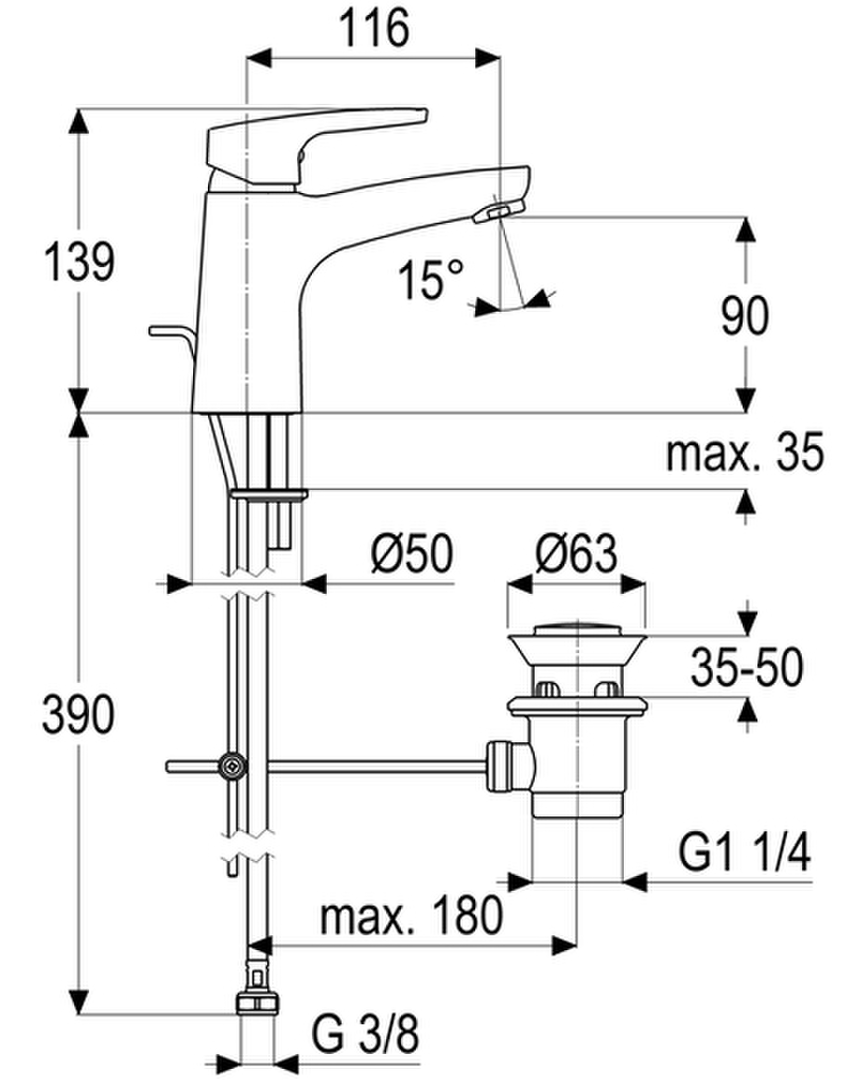

Maßzeichnung

Lieferung und Montage
Folgende Komponenten gehören zum Lieferumfang
- Einhebel-Waschtischarmatur
- Befestigungssatz
- Zugstangen-Ablaufgarnitur
- Montageanleitung
- Pflegeanleitung
Ersatzteile

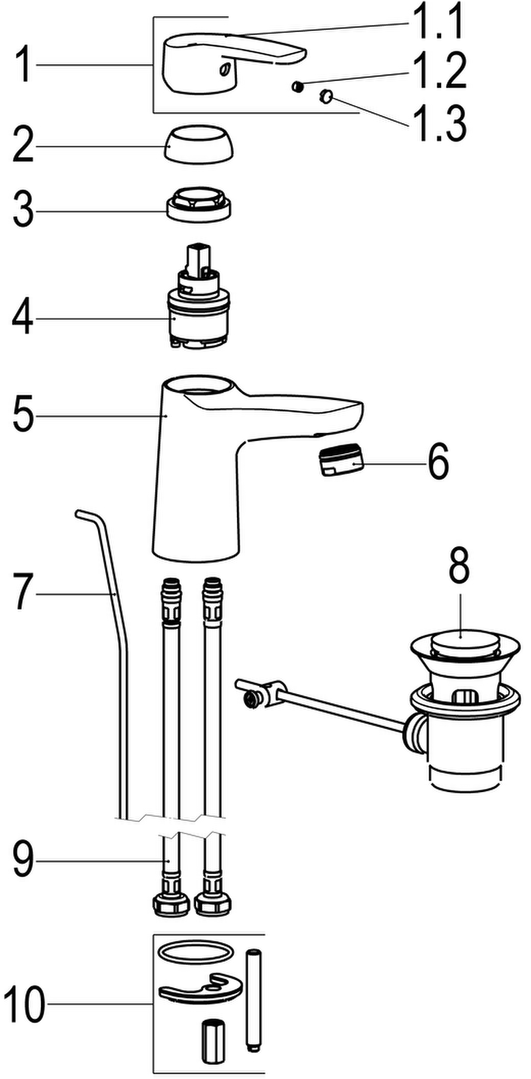

Explosionszeichnung

Ersatzteile
| Position | Beschreibung | Artikelnummer |
|---|---|---|
| 1 | SH BEDIENUNGSHEBEL ALPHA_100 | Z056990-00010 |
| 3 | SH VERSCHRAUBUNG M37 X 1,5 | Z009472-84000 |
| 4 | SH KARTUSCHE FÜR NORMALDRUCK | Z009203-00001 |
| 6 | SH LUFTSPRUDLER KTW-W270 | Z013904-00010 |
| 7 | SH ZUGSTANGE MIT KNOPF | Z009187-00010 |
| 8 | SH ABLAUFGARNITUR KOMPLETT | Z001128-00010 |
| 9 | SH FLEXSCHLAUCH M10 X 1 FS - 3/8" | Z009243-00000 |
| 10 | SH BEFESTIGUNGSSATZ M8 x 57MM | Z000606-00000 |
