alpha_300 Küchenarmatur Niederdruck

Art.-Nr.: Z059832-00010

chrom

Im breit gefächerten Bereich der klassischen bis modernen Küchengestaltung findet sich diese ergonomisch ausgereifte Armatur eindrucksvoll ein. Schwungvoll führt der elegante Auslauf das Wasser in die Höhe.
Die brillante Chromoberfläche unterstreicht wirkungsvoll die Schönheit dieser Armatur.
Leicht beweglich und ergonomisch sensibel abgestimmt, schließt der im Übergang markant gestaltete Hebel die Armatur formvollendet ab.
Mit einem speziellen Strahlregler für Niederdruckarmaturen werden die Bedingungen für Heißwassergeräte erfüllt.
Der schwenkbare Auslauf ermöglicht komfortables und zielgerichtetes Arbeiten.

Hinweis: Technische Änderungen, die dem Fortschritt dienen, behalten wir uns jederzeit vor. Produktabbildungen können vom Original abweichen. Irrtümer vorbehalten.

Loading...

Artikelmerkmale


  • Z059832-00010
  • Heinrich Schulte
  • Küchenarmatur Niederdruck
  • alpha_300
  • chrom
  • Ausladung 205 mm
  • Höhe bis Strahlregler 165 mm
  • Maximale Höhe 185 mm
  • Kartusche 35 mm
    mit Heißwasser- und Durchflussbegrenzer
  • Auslauf schwenkbar
  • Werkstoffe nach TrinkwV und UBA
  • Hebel Metall
  • Flexschläuche 3/8" DIN DVGW
  • Strahlregler Niederdruck
  • für Standmontage
  • für drucklose Heißwasserbereiter
  • mit Schnellbefestigung
    mit Durchflussbegrenzer 5 l/min

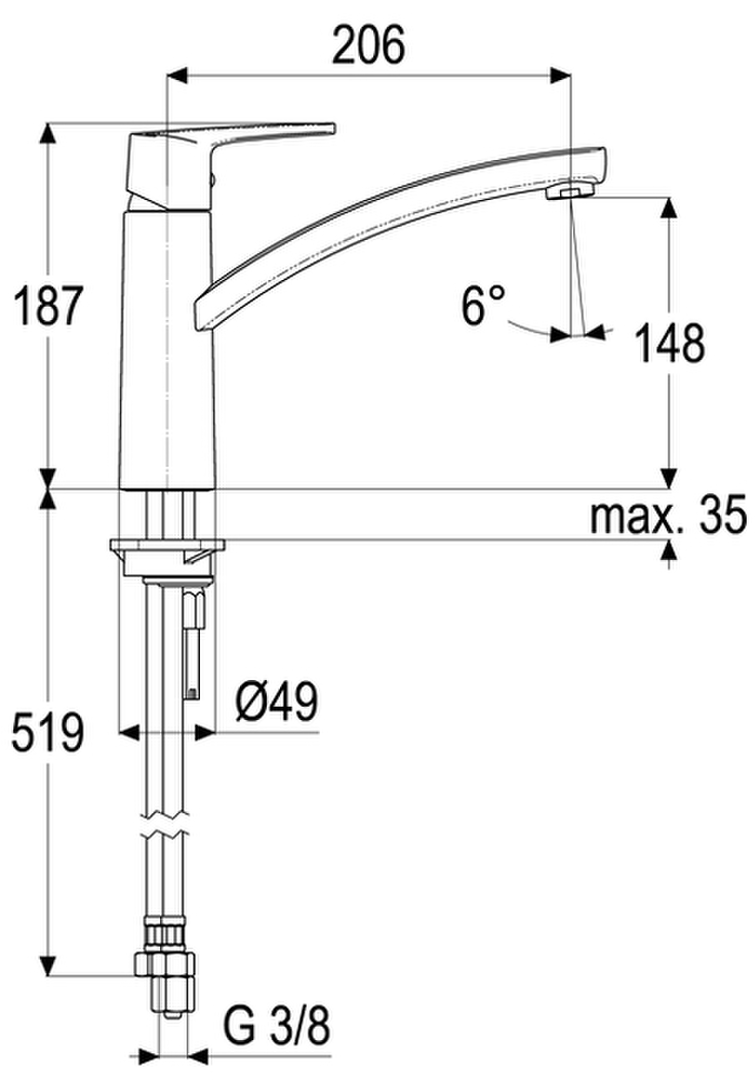

Maßzeichnung


Durchflussdiagramm

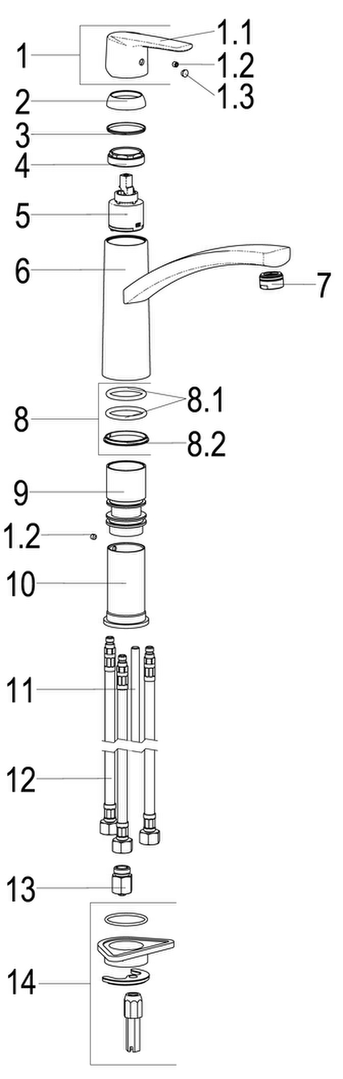

Explosionszeichnung


Ersatzteile


PositionBeschreibungArtikelnummer
01SH BEDIENUNGSHEBEL ALPHA_300Z059990-00010
04SH ROSETTE M37 X 1,5 / D:39,7X12Z009110-00010
05SH KARTUSCHE FÜR NIEDERDUCKZ000074-00000
07SH STRAHLREGLER NDZ013924-00010
08SH DICHTUNGSSATZ FÜR SERIE 61Z001812-00000
11SH GEWINDESTANGE M8 X 130Z009072-00000
12SH FLEXSCHLAUCH M8 X 1 – 3/8"Z009177-00000
13SH DURCHFLUSSBEGRENZER 3/8"Z019389-00000
14SH SCHNELLVERSCHRAUBUNG KOMPLETTZ009295-00000

Folgende Komponenten gehören zum Lieferumfang:


Einhebel-Küchenarmatur
Befestigungssatz
Durchflussbegrenzer
Montageanleitung
Zertifikat
