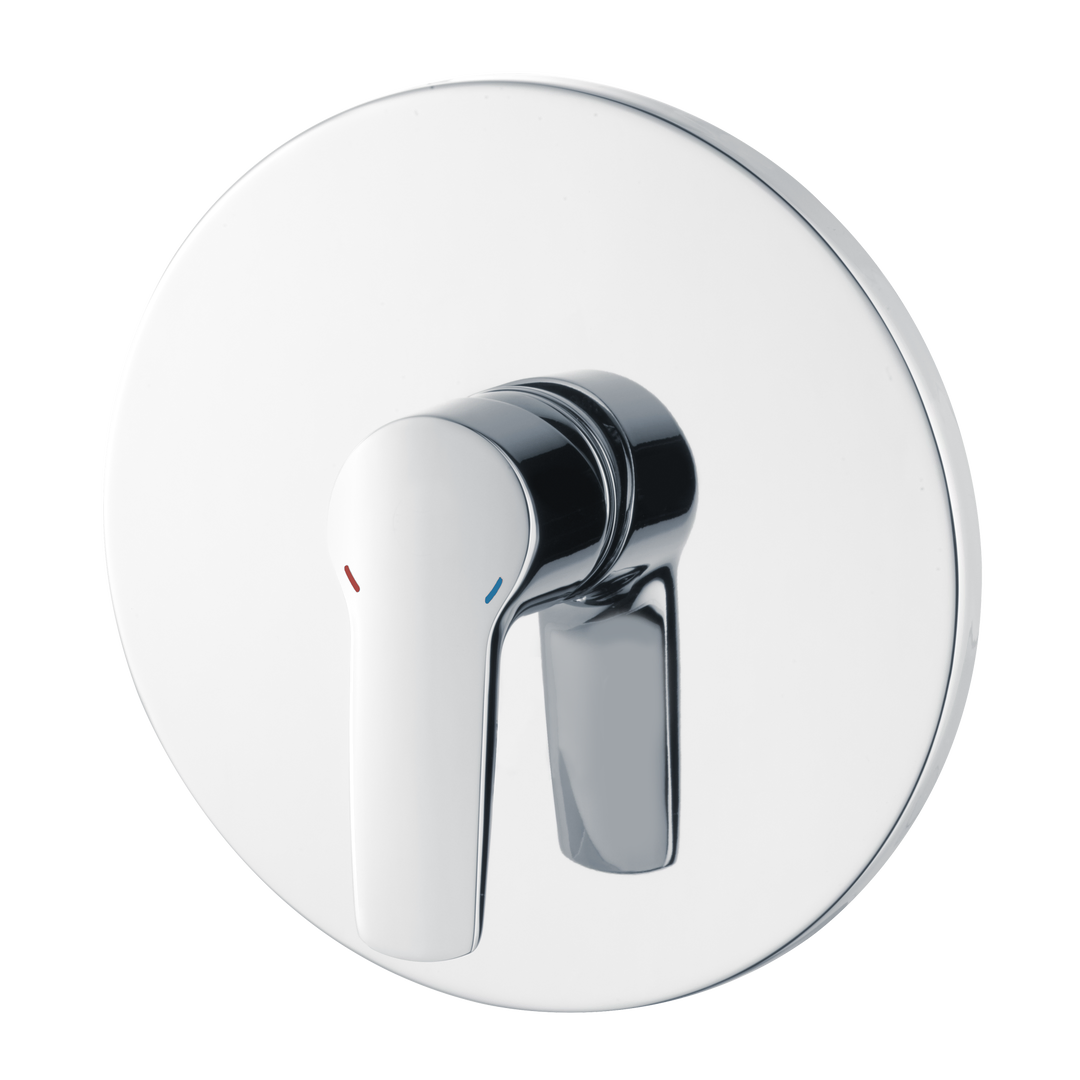

alpha_350 Fertigbauset Brausearmatur für Tec-box
Produktbeschreibung
Elegant auf kreisförmige Elemente aufgebaut, ist diese Armatur mit den Gestaltungselementen im Badezimmer kompatibel. Die brillante Chromoberfläche untersteicht wirkungsvoll die Schönheit dieser Armatur. Leicht beweglich und ergonomisch sensibel abgestimmt, schließt der im Übergang markant gestaltete Hebel die Armatur formvollendet ab. Seine vertikale Ausrichtung schafft angenehme Bewegungsfreiheit. Kreisrund geformt, bietet die Wandrosette einen klassischen Übergang zur Wand und harmonisiert sehr gut mit unterschiedlichsten Wandgestaltungen.Die Serie alpha_350
Mit ihrer sensibel geführten Kontur und den leicht gespannten Formen ergänzt die alpha_350 organisch geschwungene und geometrisch stilisierte Raumgestaltung auf elegante Weise. Die Serie schafft eine ausgewogene Wirkung zwischen Weichheit und Klarheit und fügt sich harmonisch in Badkonzepte ein. Dabei bleibt ihr Auftritt eigenständig und fein akzentuiert. Die alpha_350 verbindet moderne Gestaltungsruhe mit einer Ausführung, die auf verlässliche Nutzung und dauerhafte Präsenz im Alltag ausgelegt ist.

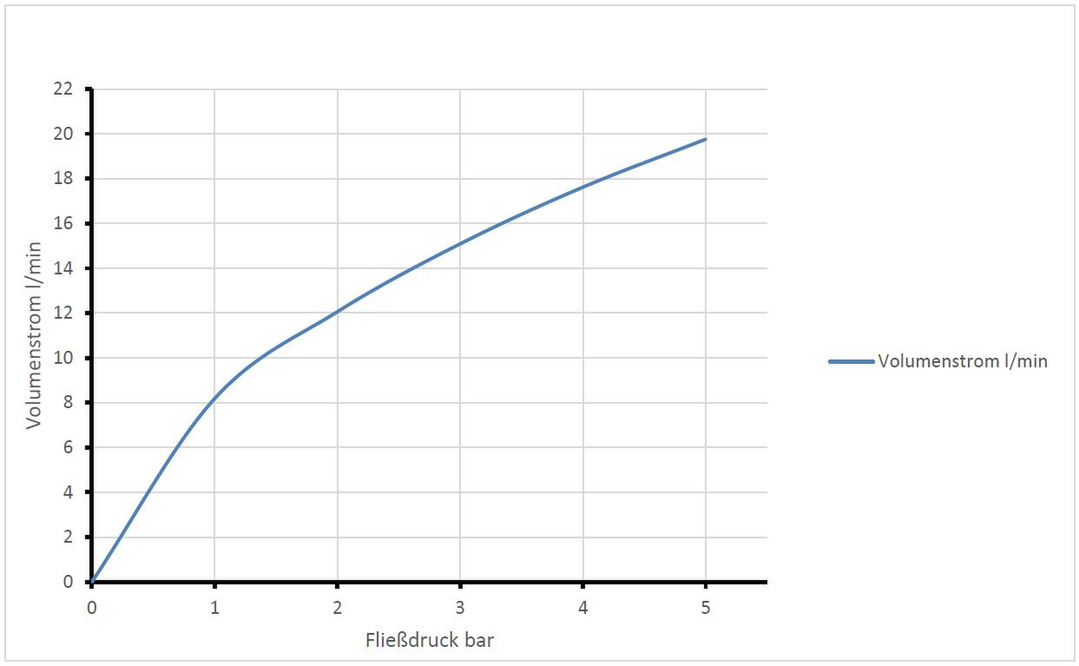

Technische Informationen
Artikelmerkmale
- Z056698-00010
- Heinrich Schulte
- Fertigbauset Brausearmatur
- alpha_350
- chrom
- Rosettenbreite 178 mm
- Kartusche 35 mm
- mit Heißwasserbegrenzer
- Werkstoffe nach TrinkwV und UBA
- Hebel Metall
- Montage mit Tec-box
- mit Montagetiefenausgleich
- Steuergehäuse +/- 18 Grad verstellbar
- eigensicher gegen Rückfließen
- optionales Zubehör mit Rohrbelüfter
Maßzeichnung
Lieferung und Montage
Folgende Komponenten gehören zum Lieferumfang
- Einhebel-Brausearmatur Unterputz
- Rosette
- Hebel
- Schraubenset
- Montageanleitung
Ersatzteile
Explosionszeichnung
Ersatzteile
| Position | Beschreibung | Artikelnummer |
|---|---|---|
| 1 | SH BEDIENUNGSHEBEL ALPHA_100 | Z056990-00010 |
| 2 | SH ROSETTE FÜR UP BRAUSEARMATUR | Z069698-50010 |
| 3 | SH SENKKOPFSCHRAUBE M5 x 40 | Z000073-00000 |
| 5 | SH ROSETTE M37 X 1,5 / D:39,7X12 | Z009110-00010 |
| 6 | SH VERSCHRAUBUNG | Z009111-00000 |
| 7 | SH KARTUSCHE FÜR NORMALDRUCK | Z009200-00000 |
| 12 | SH RÜCKFLUSSVERHINDERER PATRONE | Z028910-00000 |
| 18 | SH GEWINDESTOPFEN M22x1 | Z000184-00000 |
| 19 | SH ROHRBELÜFTER FÜR TEC-BOX | Z028900-00000 |
