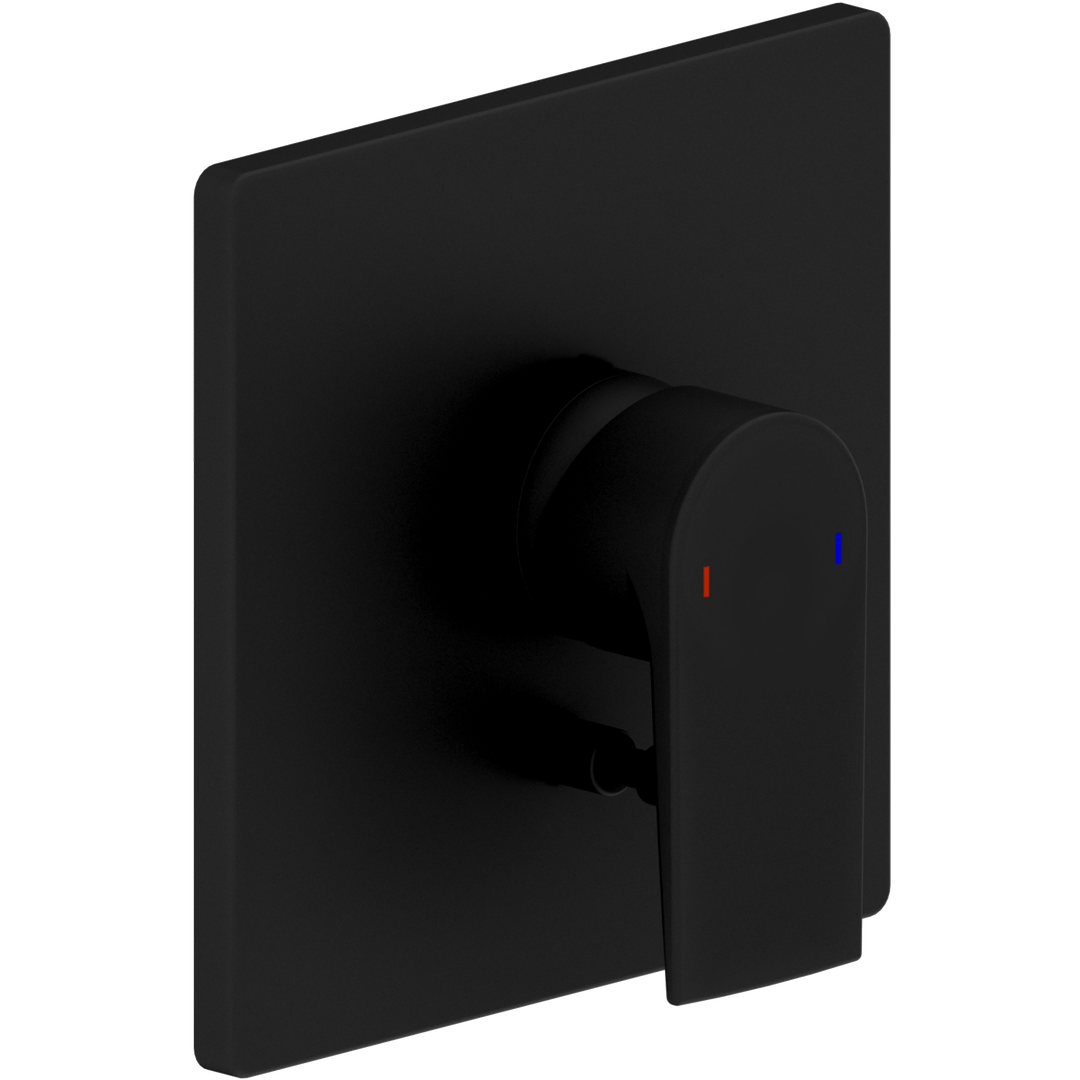

alpha_400 Fertigbauset Wannenarmatur für Tec-box
Produktbeschreibung
Eleganter und exquisiter lässt sich eine Wannenarmatur kaum gestalten. Präzise architektonische Linienführung schafft durch formale Reduktion unaufdringliche Eleganz. Mit aufwändig aufgebrachtem hochwertigem mattem Schwarz werden die formal bedeutungsvollen Oberflächen wirkungsvoll in Szene gesetzt. Der selbstbewusste und elegante Hebel ist parallel zur Wand vertikal ausgerichtet und schafft damit höchsten Komfort bei freibleibendem Bewegungsraum im Duschbereich. Angenehm leichtgängig und in jeder Hebelposition bequem zu erreichen, ist der individuell gestaltete Umsteller einfach und sicher zu bedienen. Die sanft gerundeten Ecken der elegant geformten quadratischen Wandrosette bewirken einen harmonischen Übergang zu unterschiedlichsten Wandgestaltungen.Die Serie alpha_400
Die alpha_400 bringt architektonische Linienführung und präzise definierte Flächen in ein ruhiges, hochwertiges Verhältnis. Ihre bewusst reduzierte Formsprache wirkt klar und souverän, ohne an Präsenz zu verlieren, und fügt sich selbstverständlich in anspruchsvolle Badkonzepte ein. Gerade dadurch setzt die Serie einen eigenständigen Akzent im Raum. Technische Präzision, dauerhafte Nutzungsqualität und eine Gestaltung mit bleibender Relevanz machen alpha_400 zu einer verlässlichen Lösung für moderne Bäder.
Technische Informationen
Artikelmerkmale
- Z069497-00280
- Heinrich Schulte
- Fertigbauset Wannenarmatur
- alpha_400
- mattschwarz
- Rosettenbreite 180 mm
- Kartusche 44 mm
- mit Heißwasser- und Durchflussbegrenzer
- Umstellung automatisch
- Werkstoffe nach TrinkwV und UBA
- Hebel Metall
- Montage mit Tec-box
- mit Montagetiefenausgleich
- Steuergehäuse +/- 18 Grad verstellbar
- eigensicher gegen Rückfließen
- optionales Zubehör mit Rohrbelüfter
Maßzeichnung
Lieferung und Montage
Folgende Komponenten gehören zum Lieferumfang
- Einhebel-Wannenarmatur Unterputz
- Rosette
- Hebel
- Schraubenset
- Montageanleitung
Ersatzteile
Explosionszeichnung
Ersatzteile
| Position | Beschreibung | Artikelnummer |
|---|---|---|
| 1 | SH BEDIENUNGSHEBEL ALPHA_400 | Z069991-00280 |
| 2 | SH ROSETTE FÜR UP BADEARMATUR | Z069497-50281 |
| 3 | SH SENKKOPFSCHRAUBE M5 x 40 | Z000073-00000 |
| 5 | SH ROSETTE M48 X 1 | Z009076-00280 |
| 6 | SH VERSCHRAUBUNG F. SCHRAUBKAPPE | Z009078-00000 |
| 8 | SH KARTUSCHE FÜR NORMALDRUCK | Z000070-00000 |
| 12 | SH RÜCKFLUSSVERHINDERER PATRONE | Z028910-00000 |
| 18 | SH UP-UMSTELLUNG FÜR TEC-BOX | Z009483-00010 |
| 19 | SH ROHRBELÜFTER FÜR TEC-BOX | Z028900-00000 |
