alpha_400 Küchenarmatur Niederdruck

Art.-Nr.: Z069832-00010

chrom

Souverän und selbstbewusst präsentiert sich diese beeindruckende Küchenarmatur in ihrem Umfeld. Der horizontale Auslauf fügt sich in klarer Linienführung mit spannungsvollen Flächen elegant an den Armaturenkörper. Mit modernen Spülenformen aus außergewöhnlichen Materialien und mit eleganten Edelstahlsystemen ist diese Armatur in gleicher Weise vorzüglich kombinierbar.
Mit aufwändig aufgebrachtem hochwertigem Chrom werden die formal bedeutungsvollen Oberflächen wirkungsvoll in Szene gesetzt.
Der selbstbewusste und elegante Hebel ist präzise austariert und erlaubt ergonomisch sensibel abgestimmt die komfortable Steuerung der Armatur.
Mit einem speziellen Strahlregler für Niederdruckarmaturen werden die Bedingungen für Heißwassergeräte erfüllt.
Der schwenkbare Auslauf ermöglicht komfortables und zielgerichtetes Arbeiten.
Über eine spezielle Schaftverschraubung wird diese hohe Armatur sehr stabil mit der Spüle verbunden.

Hinweis: Technische Änderungen, die dem Fortschritt dienen, behalten wir uns jederzeit vor. Produktabbildungen können vom Original abweichen. Irrtümer vorbehalten.

Loading...

Artikelmerkmale


  • Z069832-00010
  • Heinrich Schulte
  • Küchenarmatur Niederdruck
  • alpha_400
  • chrom
  • Ausladung 175 mm
  • Höhe bis Strahlregler 235 mm
  • Maximale Höhe 295 mm
  • Kartusche 35 mm
    mit Heißwasser- und Durchflussbegrenzer
  • Auslauf schwenkbar
  • Werkstoffe nach TrinkwV und UBA
  • Hebel Metall
  • Flexschläuche 3/8" DIN DVGW
  • Strahlregler Niederdruck
  • für Standmontage
  • für drucklose Heißwasserbereiter
  • mit Schaftverschraubung
    mit Durchflussbegrenzer 5 l/min

Maßzeichnung


Durchflussdiagramm

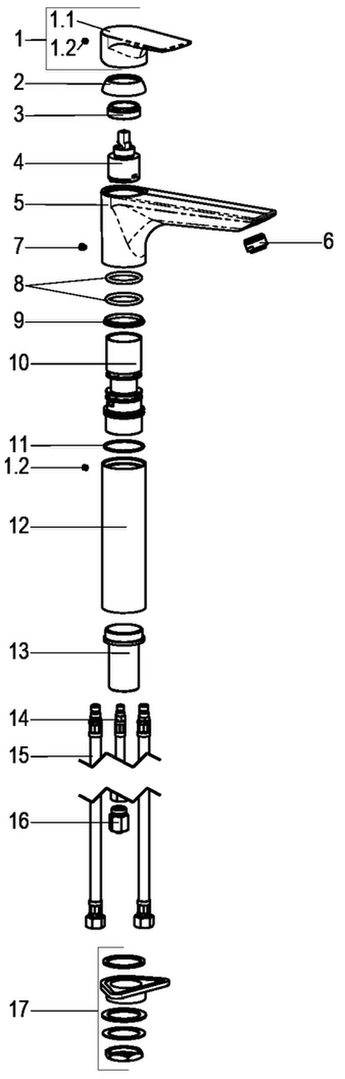

Explosionszeichnung


Ersatzteile


PositionBeschreibungArtikelnummer
01SH BEDIENUNGSHEBEL ALPHA_400Z069990-00010
02SH SCHRAUBKAPPEZ009134-00010
04SH KARTUSCHE FÜR NIEDERDUCKZ000074-00000
06SH STRAHLREGLER ND DROPLESSZ013958-00010
07SH ANSCHLAGSCHRAUBEZ000235-00000
14SH FLEXSCHLAUCH M8 X 1 – 3/8"Z009177-00000
15SH FLEXSCHLAUCH M10 X 1 – 3/8"Z009193-00000
16SH DURCHFLUSSBEGRENZER 3/8"Z019389-00000
17SH SCHAFTVERSCHRAUBUNG M34 X 1,5Z009196-00000

Folgende Komponenten gehören zum Lieferumfang:


Einhebel-Küchenarmatur
Schaftverschraubung
Durchflussbegrenzer
Montageanleitung
Pflegeanleitung
