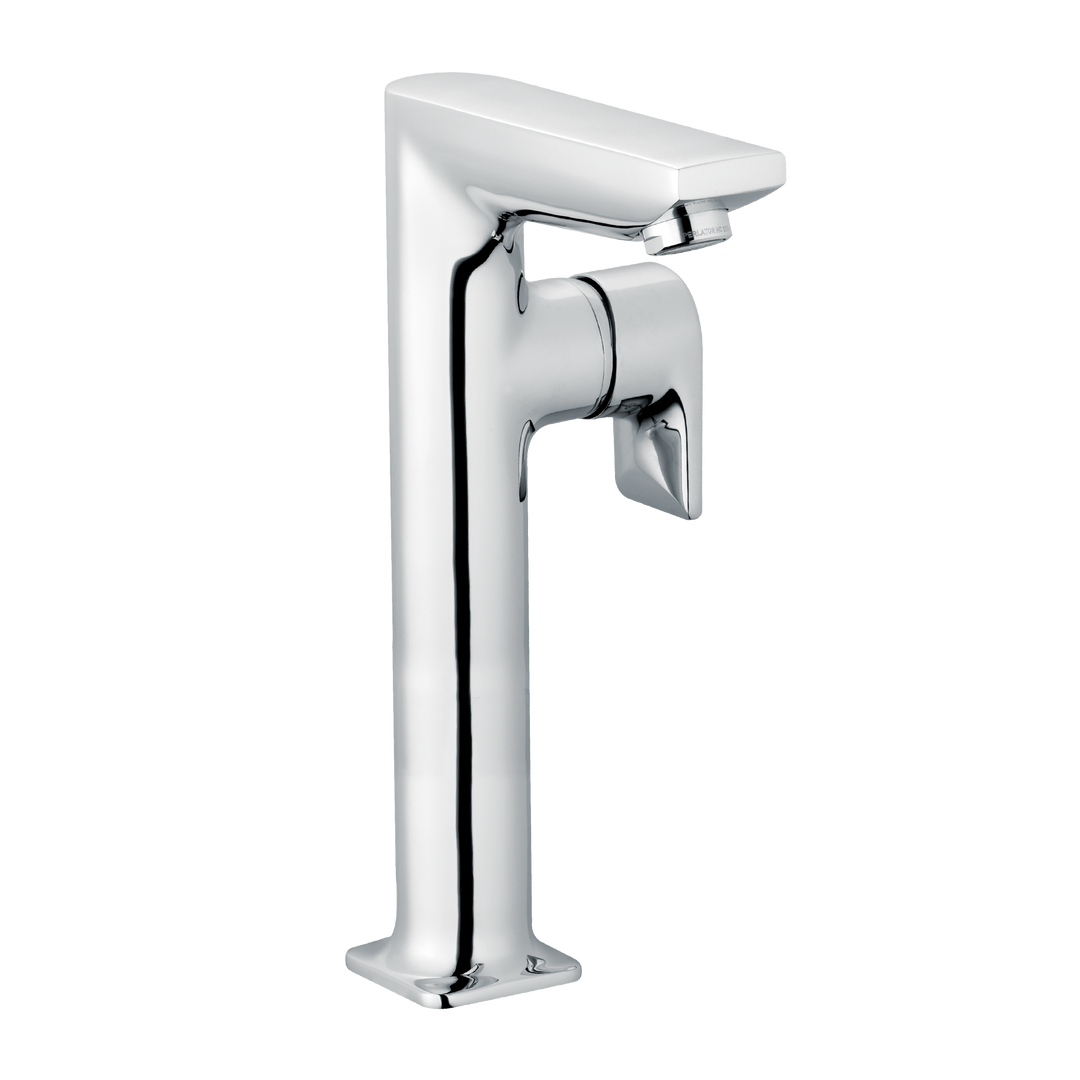

alpha_400 Waschtischarmatur hoch mit Druckknopf-Ablaufgarnitur
Produktbeschreibung

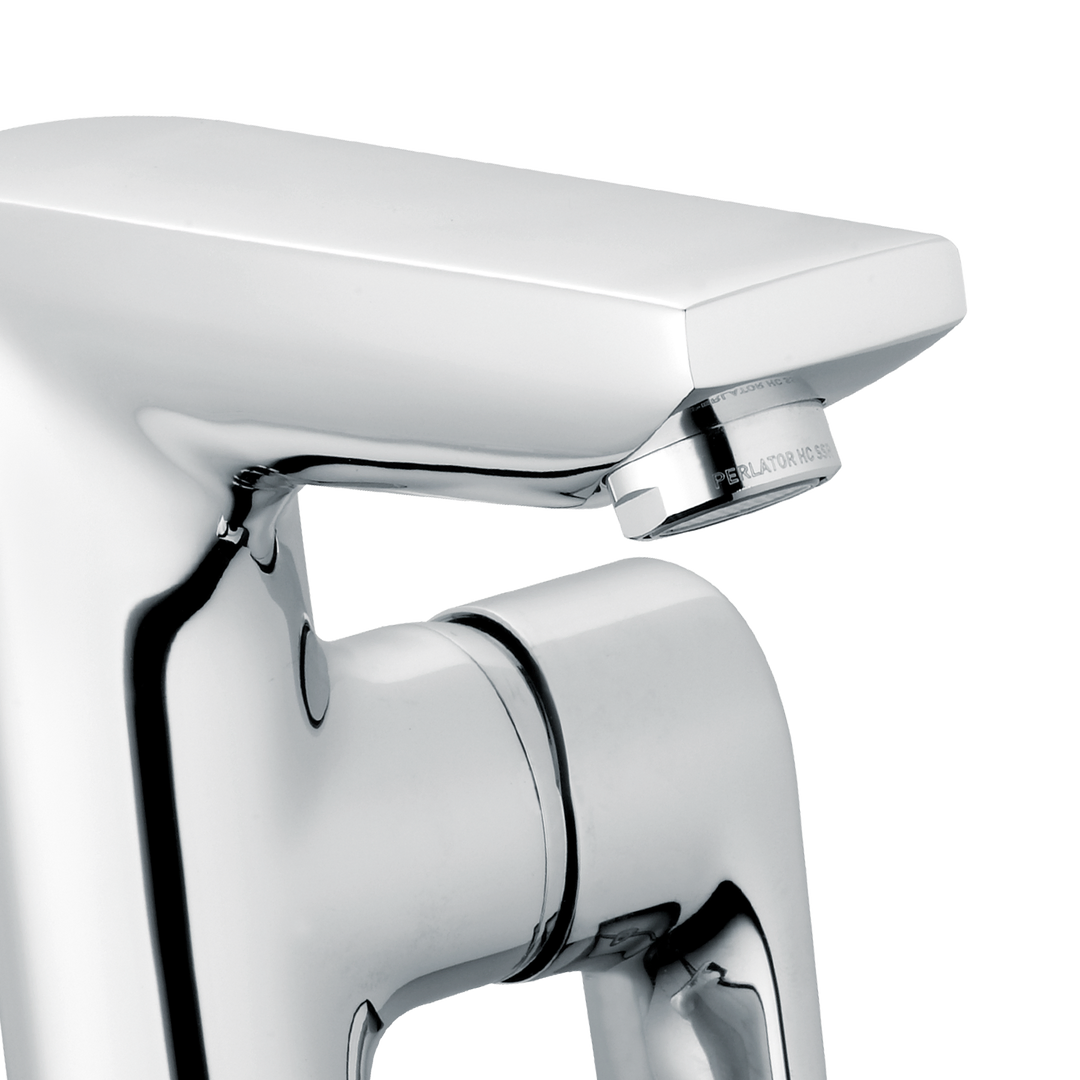

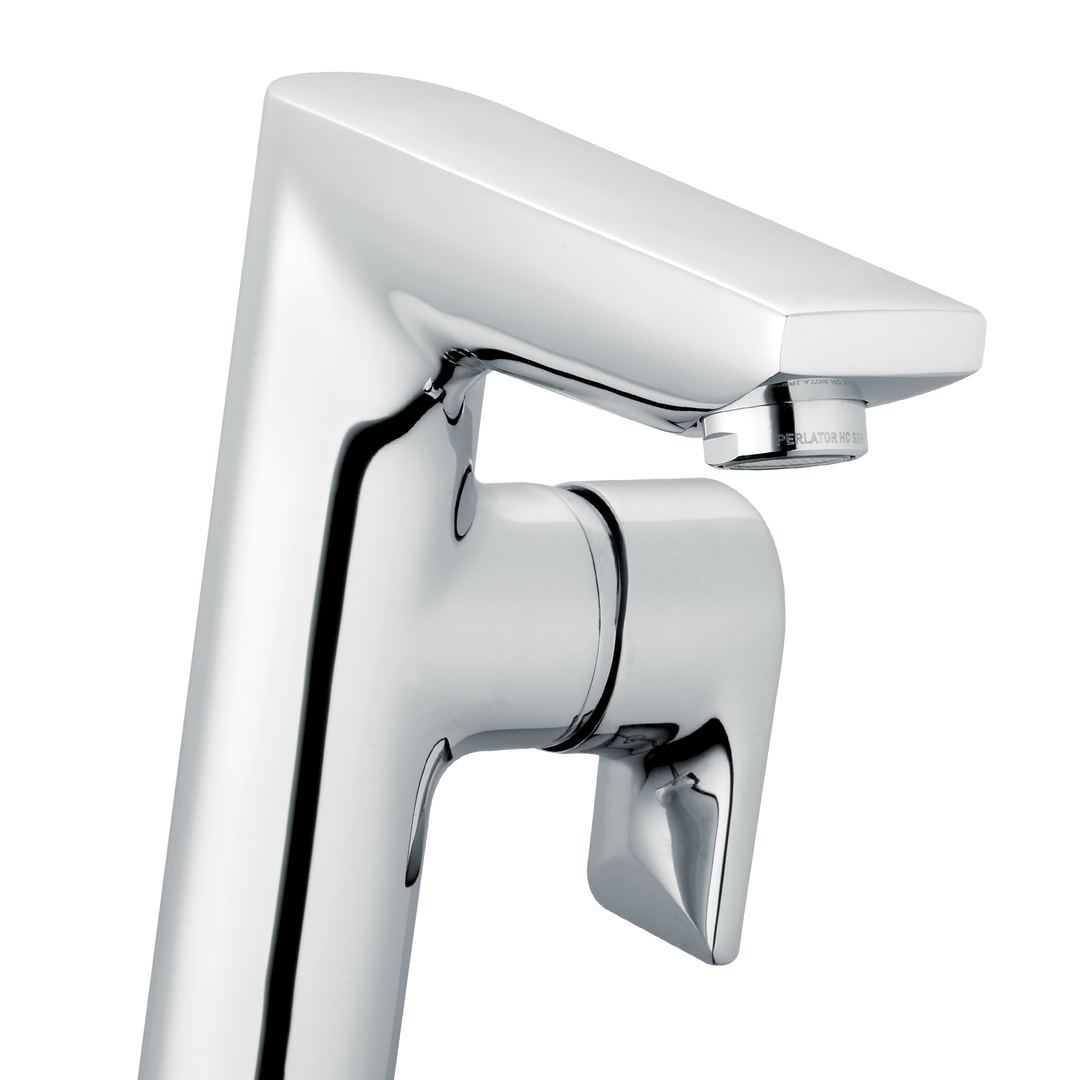

Elegant verbindet sich der zylindrische Grundkörper mit dem horizontalen Auslauf zu einer attraktiven Waschtischarmatur. Die seitliche Steuerung ordent sich zurückhaltend puristisch in die Gesamtform ein. Mit aufwändig aufgebrachtem hochwertigem Chrom werden die formal bedeutungsvollen Oberflächen wirkungsvoll in Szene gesetzt. Kompakt und selbstbewusst ist der Hebel in der Grundstellung vertikal ausgerichtet und schafft damit angenehmen Bedienkomfort. Zur optimalen Positionierung des Wasserstrahls kann der bewegliche Strahlregler in alle Richtungen geschwenkt werden. Durch einen Druck auf die Verschlusskappe, lässt sich die Ablaufgarnitur bequem direkt öffnen und schließen.Die Serie alpha_400
Die alpha_400 bringt architektonische Linienführung und präzise definierte Flächen in ein ruhiges, hochwertiges Verhältnis. Ihre bewusst reduzierte Formsprache wirkt klar und souverän, ohne an Präsenz zu verlieren, und fügt sich selbstverständlich in anspruchsvolle Badkonzepte ein. Gerade dadurch setzt die Serie einen eigenständigen Akzent im Raum. Technische Präzision, dauerhafte Nutzungsqualität und eine Gestaltung mit bleibender Relevanz machen alpha_400 zu einer verlässlichen Lösung für moderne Bäder.
Technische Informationen
Artikelmerkmale
- Z069004-00010
- Heinrich Schulte
- Waschtischarmatur hoch
- alpha_400
- chrom
- Ausladung 115 mm
- Höhe bis Strahlregler 240 mm
- Maximale Höhe 265 mm
- Kartusche 35 mm
- mit Heißwasserbegrenzer
- Werkstoffe nach TrinkwV und UBA
- Hebel Metall
- Flexschläuche 3/8" DIN DVGW
- Strahlregler Durchflussklasse A
- schwenkbar
- für Aufsatzbecken
- seitengesteuert
- mit Druckknopf-Ablaufgarnitur
- mit Schaftverschraubung
Maßzeichnung
Lieferung und Montage
Folgende Komponenten gehören zum Lieferumfang
- Einhebel-Waschtischarmatur
- Schaftverschraubung
- Druckknopf-Ablaufgarnitur
- Montageanleitung
Ersatzteile
Explosionszeichnung
Ersatzteile
| Position | Beschreibung | Artikelnummer |
|---|---|---|
| 1 | SH BEDIENUNGSHEBEL ALPHA SEITENG. | Z069997-00010 |
| 2 | SH ROSETTE M37 X 1,5 / D:39,7X12 | Z009110-00010 |
| 3 | SH VERSCHRAUBUNG | Z009111-00000 |
| 4 | SH KARTUSCHE FÜR NORMALDRUCK | Z009200-00000 |
| 6 | SH SSR SCHWENKSTRAHLREGLER KL. A | Z013959-00010 |
| 7 | SH ABLAUFGARNITUR KOMPLETT | Z001126-00010 |
| 10 | SH FLEXSCHLAUCH M8 X 1 - 3/8" | Z009177-00000 |
| 13 | SH BEFESTIGUNGSSATZ M34X1,5 | Z009194-00000 |
