ascona_1 Küchenarmatur Niederdruck

Art.-Nr.: Z051832-00010

chrom

Harmonisch fügen sich Armaturenkörper und Auslauf zu einer schwungvollen Gestaltungseinheit zusammen. Schöner lässt sich die Dynamik fließenden Wassers nicht präsentieren.
Die brillante Chromoberfläche unterstreicht wirkungsvoll die Schönheit dieser Armatur.
Durch den weit nach oben gerichteten Hebel wird die Gestaltungsintension der Armatur exquisit vollendet und optimaler Zugriff ermöglicht.
Mit einem speziellen Strahlregler für Niederdruckarmaturen werden die Bedingungen für Heißwassergeräte erfüllt.
Der schwenkbare Auslauf ermöglicht komfortables und zielgerichtetes Arbeiten.

Hinweis: Technische Änderungen, die dem Fortschritt dienen, behalten wir uns jederzeit vor. Produktabbildungen können vom Original abweichen. Irrtümer vorbehalten.

Loading...

Artikelmerkmale


  • Z051832-00010
  • Heinrich Schulte
  • Küchenarmatur Niederdruck
  • ascona_1
  • chrom
  • Ausladung 200 mm
  • Höhe bis Strahlregler 135 mm
  • Maximale Höhe 165 mm
  • Kartusche 44 mm
    mit Heißwasser- und Durchflussbegrenzer
  • Auslauf schwenkbar
  • Werkstoffe nach TrinkwV und UBA
  • Hebel Metall
  • Flexschläuche 3/8" DIN DVGW
  • Strahlregler Niederdruck
  • für Standmontage
  • für drucklose Heißwasserbereiter
  • mit Schnellbefestigung
    mit Durchflussbegrenzer 5 l/min

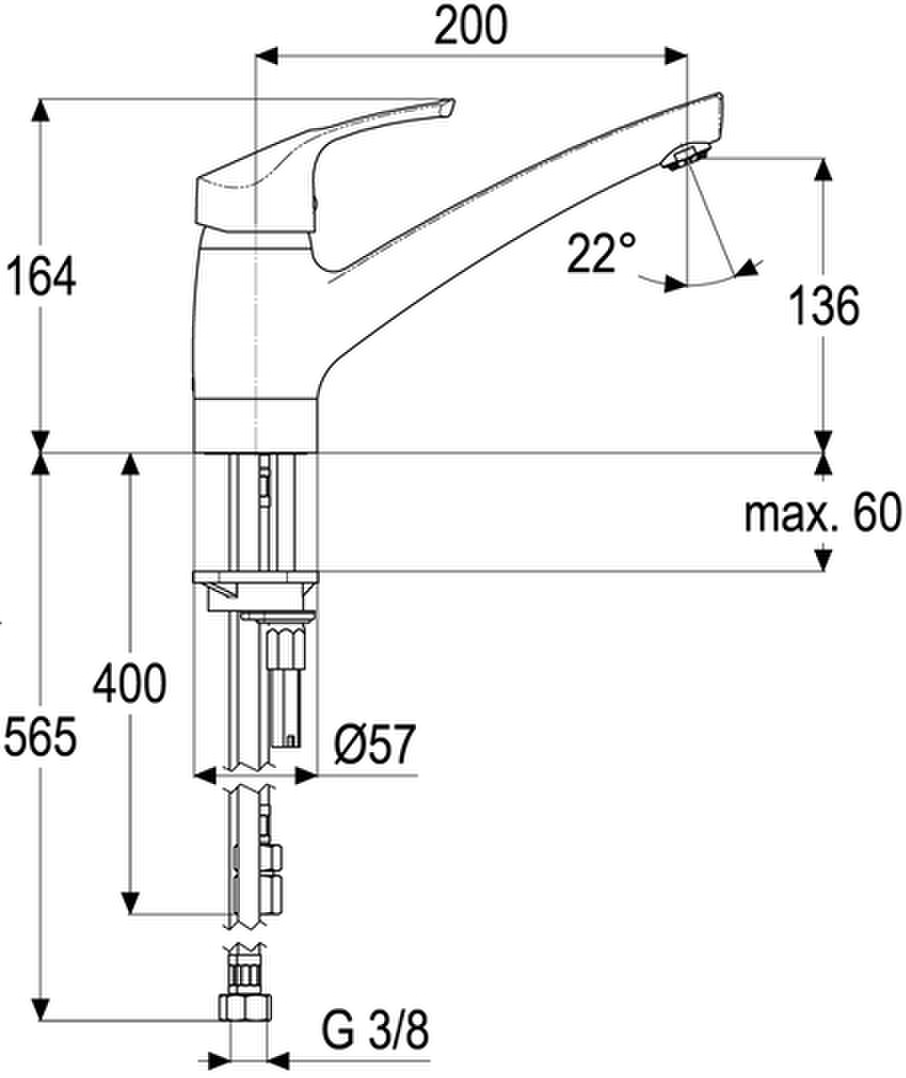

Maßzeichnung


Durchflussdiagramm


Explosionszeichnung


Ersatzteile


PositionBeschreibungArtikelnummer
01SH BEDIENHEBEL ASCONA_1Z051980-00010
02SH ROSETTE M48 X 1Z009076-00010
03SH VERSCHRAUBUNG F. SCHRAUBKAPPEZ009078-00000
04SH KARTUSCHE FÜR NORMALDRUCKZ000070-00000
06SH ANSCHLAGSCHRAUBEZ000235-00000
07SH STRAHLREGLER NDZ013924-00010
08SH DICHTUNGSSATZ F.44ER KARTUSCHEZ001811-00000
10SH SOCKEL ZU 64802/803/832/834Z009105-00010
11SH GEWINDESTANGE M8 X 130Z009072-00000
12SH FLEXSCHLAUCH M8 X 1 – 3/8"Z009099-00000
13SH FLEXSCHLAUCH M8 X 1 – 3/8"Z009177-00000
14SH DURCHFLUSSBEGRENZER 3/8"Z019389-00000
15SH SCHNELLVERSCHRAUBUNG KOMPLETTZ009295-00000

Folgende Komponenten gehören zum Lieferumfang:


Einhebel-Küchenarmatur
Befestigungssatz
Durchflussbegrenzer
Montageanleitung
Pflegeanleitung
