ascona_1 Küchenarmatur

Art.-Nr.: Z051802-00010

chrom

Harmonisch fügen sich Armaturenkörper und Auslauf zu einer schwungvollen Gestaltungseinheit zusammen. Schöner lässt sich die Dynamik fließenden Wassers nicht präsentieren.
Die brillante Chromoberfläche unterstreicht wirkungsvoll die Schönheit dieser Armatur.
Durch den weit nach oben gerichteten Hebel wird die Gestaltungsintension der Armatur exquisit vollendet und optimaler Zugriff ermöglicht.
Der mit wirkungsvollem Kalkschutz ausgestattete Spezialstrahlregler gewährleistet eine optimal belüftete Strahlqualität. Dadurch wird Wasser gespart und Spritzwasser verhindert.
Der schwenkbare Auslauf ermöglicht komfortables und zielgerichtetes Arbeiten.

Hinweis: Technische Änderungen, die dem Fortschritt dienen, behalten wir uns jederzeit vor. Produktabbildungen können vom Original abweichen. Irrtümer vorbehalten.

Loading...

Artikelmerkmale


  • Z051802-00010
  • Heinrich Schulte
  • Küchenarmatur
  • ascona_1
  • chrom
  • Ausladung 200 mm
  • Höhe bis Strahlregler 135 mm
  • Maximale Höhe 165 mm
  • Kartusche 44 mm
    mit Heißwasser- und Durchflussbegrenzer
  • Auslauf schwenkbar
  • Werkstoffe nach TrinkwV und UBA
  • Hebel Metall
  • Flexschläuche 3/8" DIN DVGW
  • Strahlregler Durchflussklasse A
  • für Standmontage
  • mit Schnellbefestigung

Maßzeichnung

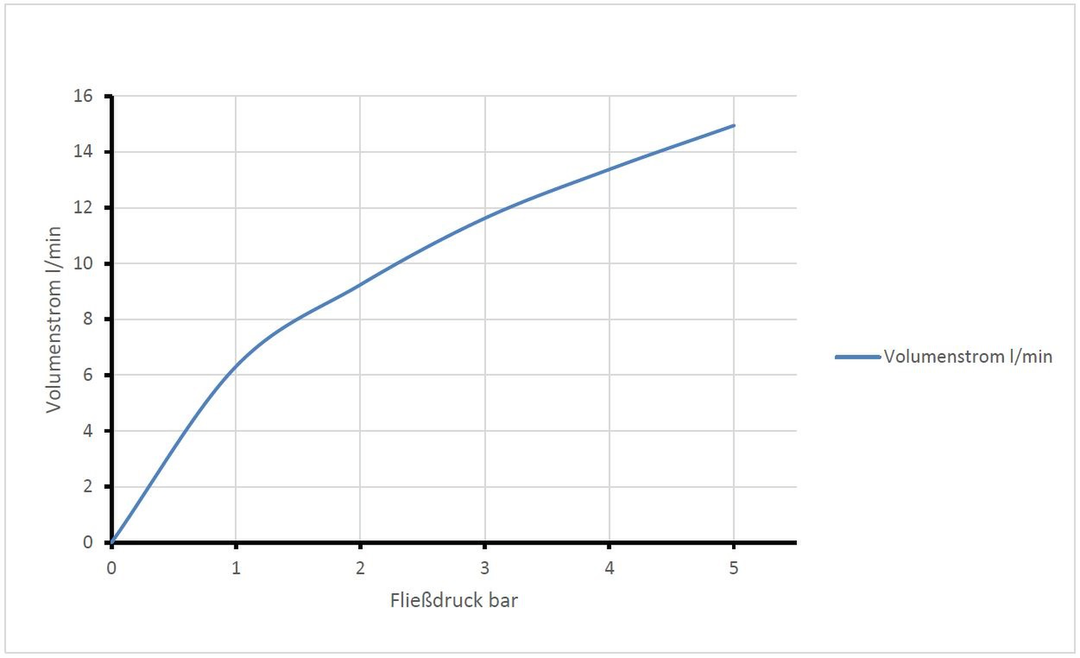

Durchflussdiagramm

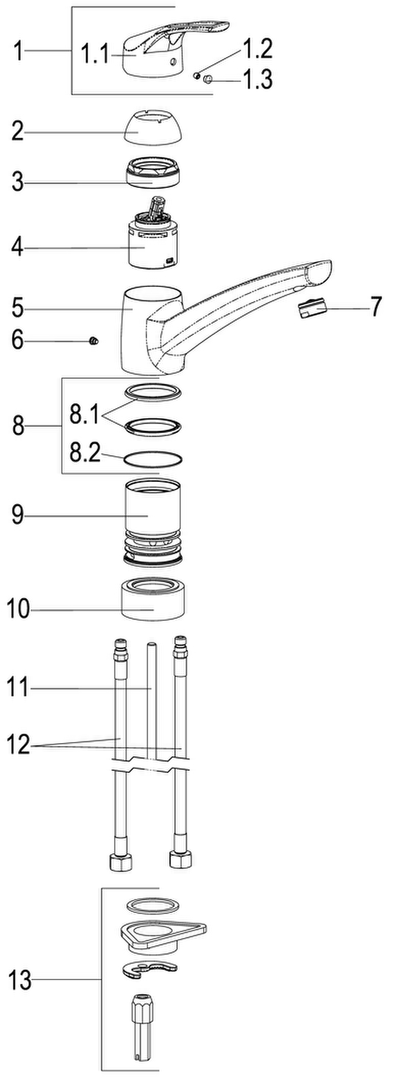

Explosionszeichnung


Ersatzteile


PositionBeschreibungArtikelnummer
01SH BEDIENHEBEL ASCONA_1Z051980-00010
02SH ROSETTE M48 X 1Z009076-00010
03SH VERSCHRAUBUNG F. SCHRAUBKAPPEZ009078-00000
04SH KARTUSCHE FÜR NORMALDRUCKZ000070-00000
06SH ANSCHLAGSCHRAUBEZ000235-00000
07SH LUFTSPRUDLER CASCADE KL. AZ013974-00010
08SH DICHTUNGSSATZ F.44ER KARTUSCHEZ001811-00000
10SH SOCKEL ZU 64802/803/832/834Z009105-00010
11SH GEWINDESTANGE M8 X 130Z009072-00000
12SH FLEXSCHLAUCH M10 X 1 – 3/8"Z009141-00000
13SH SCHNELLVERSCHRAUBUNG KOMPLETTZ009295-00000

Folgende Komponenten gehören zum Lieferumfang:


Einhebel-Küchenarmatur
Befestigungssatz
Montageanleitung
Pflegeanleitung
