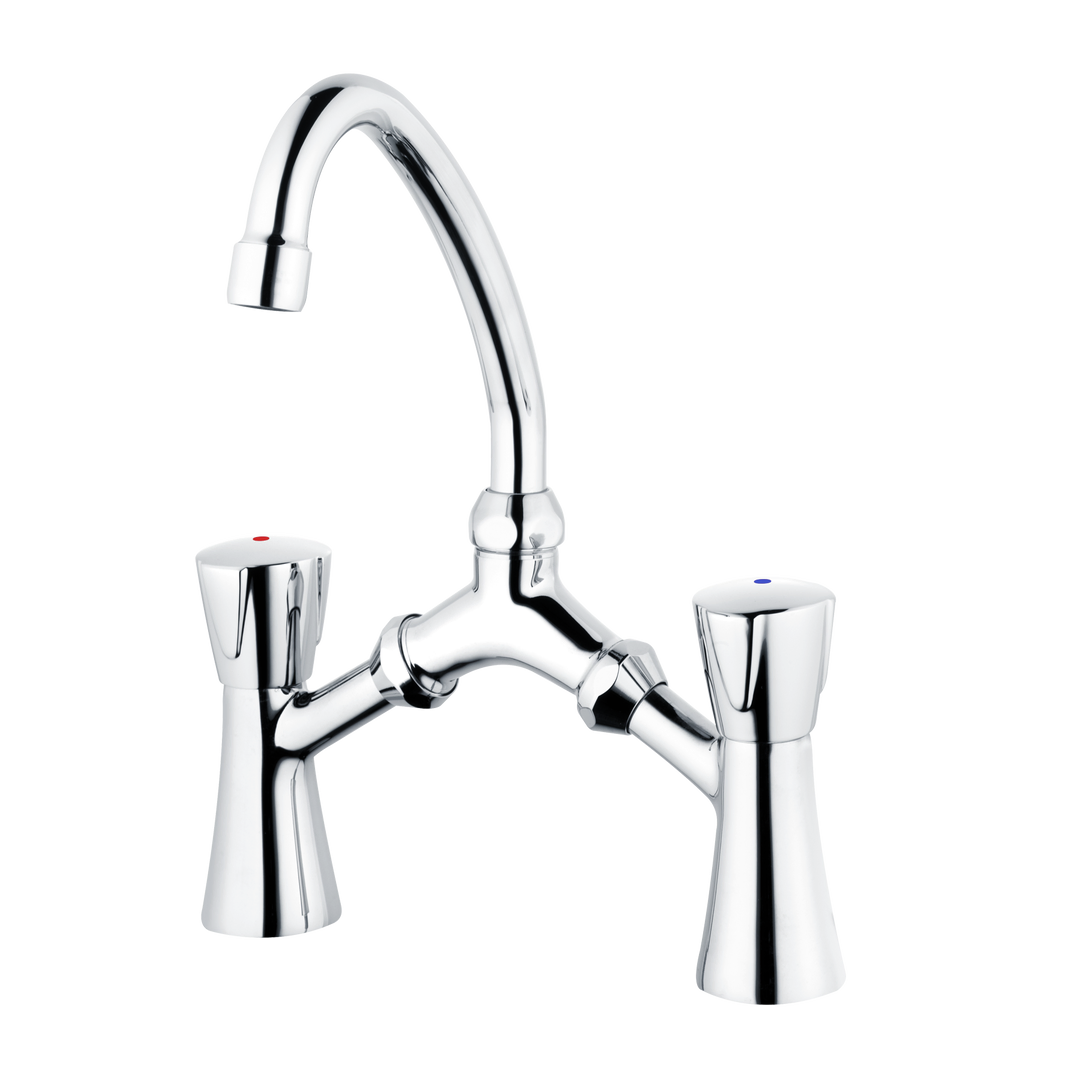

classic-line_2 Zweigriff Standarmatur

Art.-Nr.: Z020903-05010

chrom

Hinweis: Technische Änderungen, die dem Fortschritt dienen, behalten wir uns jederzeit vor. Produktabbildungen können vom Original abweichen. Irrtümer vorbehalten.

Loading...

Artikelmerkmale


  • Z020903-05010
  • Heinrich Schulte
  • Zweigriff Standarmatur
  • classic-line_2
  • Griff Classic
  • chrom
  • Ausladung 145 mm
  • Höhe bis Strahlregler 220 mm
  • Maximale Höhe 280 mm
  • Stichmaß 180 – 240 mm
  • Oberteil 1/2"
  • Auslauf schwenkbar
    HU-Rohrauslauf
  • Werkstoffe nach TrinkwV und UBA
  • Strahlregler Durchflussklasse A
  • für Standmontage
  • mit Schaftverschraubung

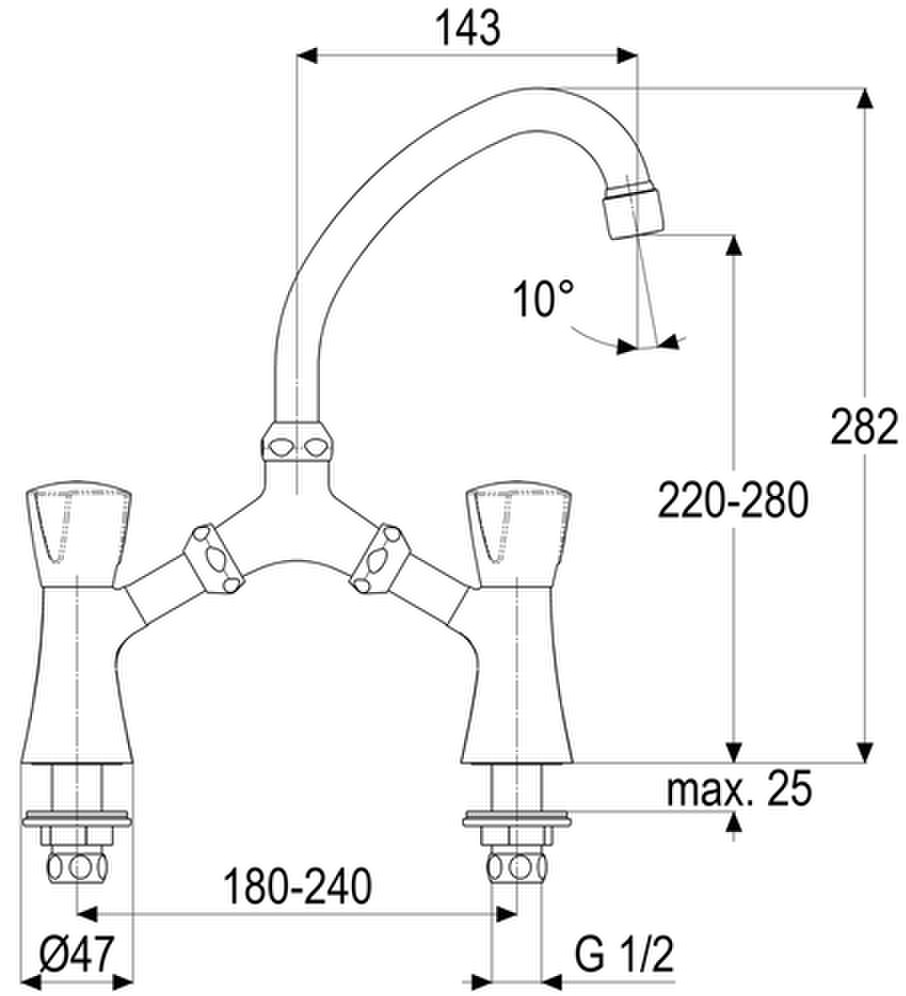

Maßzeichnung


Durchflussdiagramm

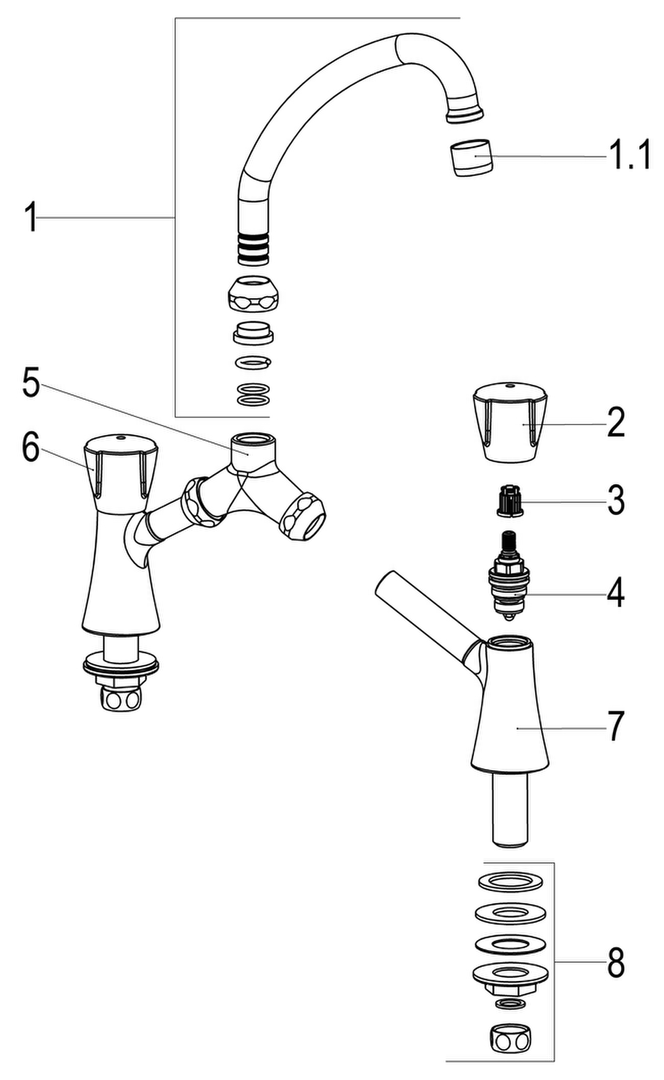

Explosionszeichnung


Ersatzteile


PositionBeschreibungArtikelnummer
01SH UNIVERSAL HU-AUSLAUFZ014041-00010
02SH GRIFF CLASSIC-LINE KALTZ005991-31010
03SH RASTBUCHSE FÜR GRIFFEZ000413-00000
04SH OBERTEIL 1/2"Z000014-00000
06SH GRIFF CLASSIC-LINE WARMZ005992-31010
08SH SCHAFTVERSCHRAUBUNG 1/2"Z000037-00000

Folgende Komponenten gehören zum Lieferumfang:


Zweigriff-Waschtischarmatur
Schaftverschraubung
Gussauslauf
Montageanleitung
