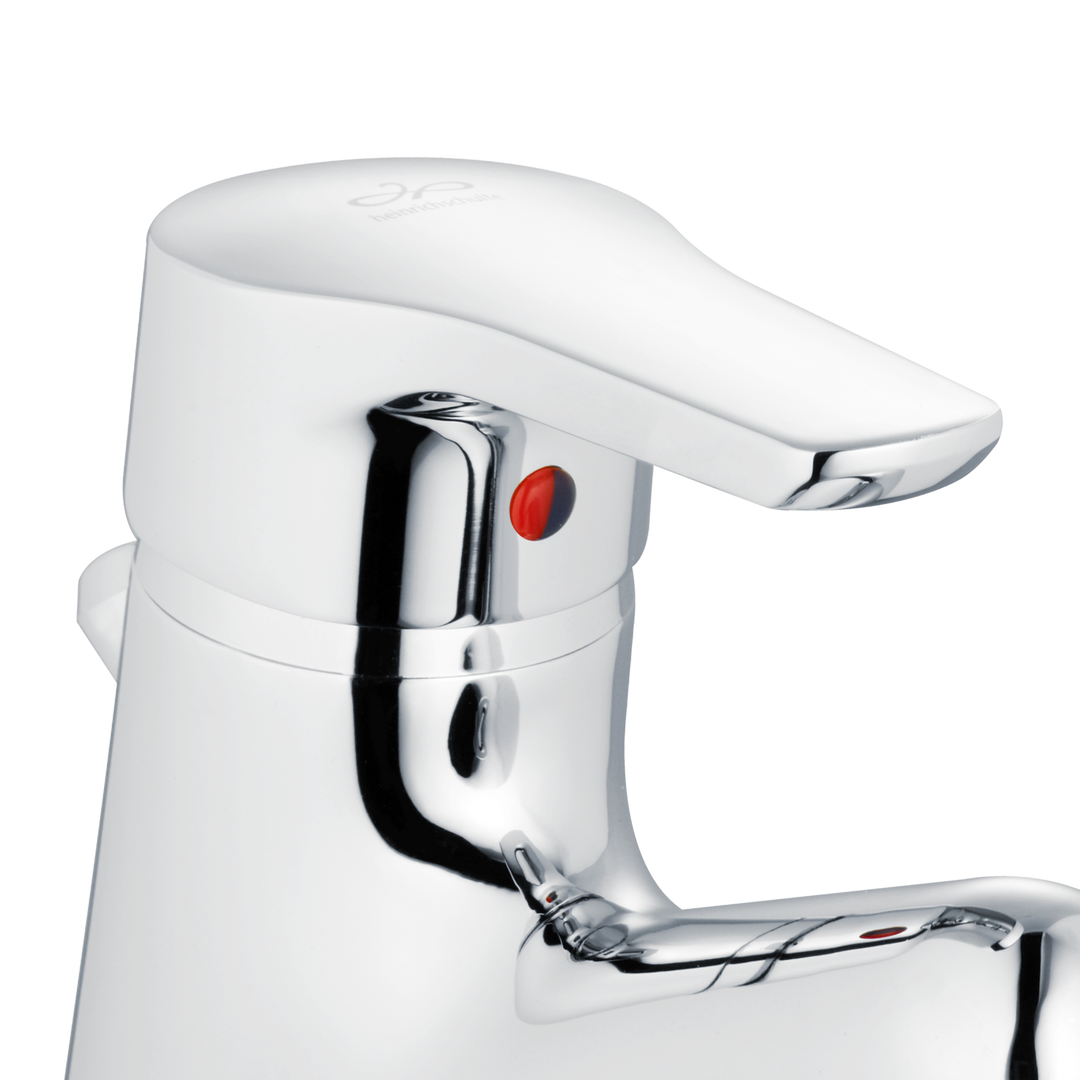

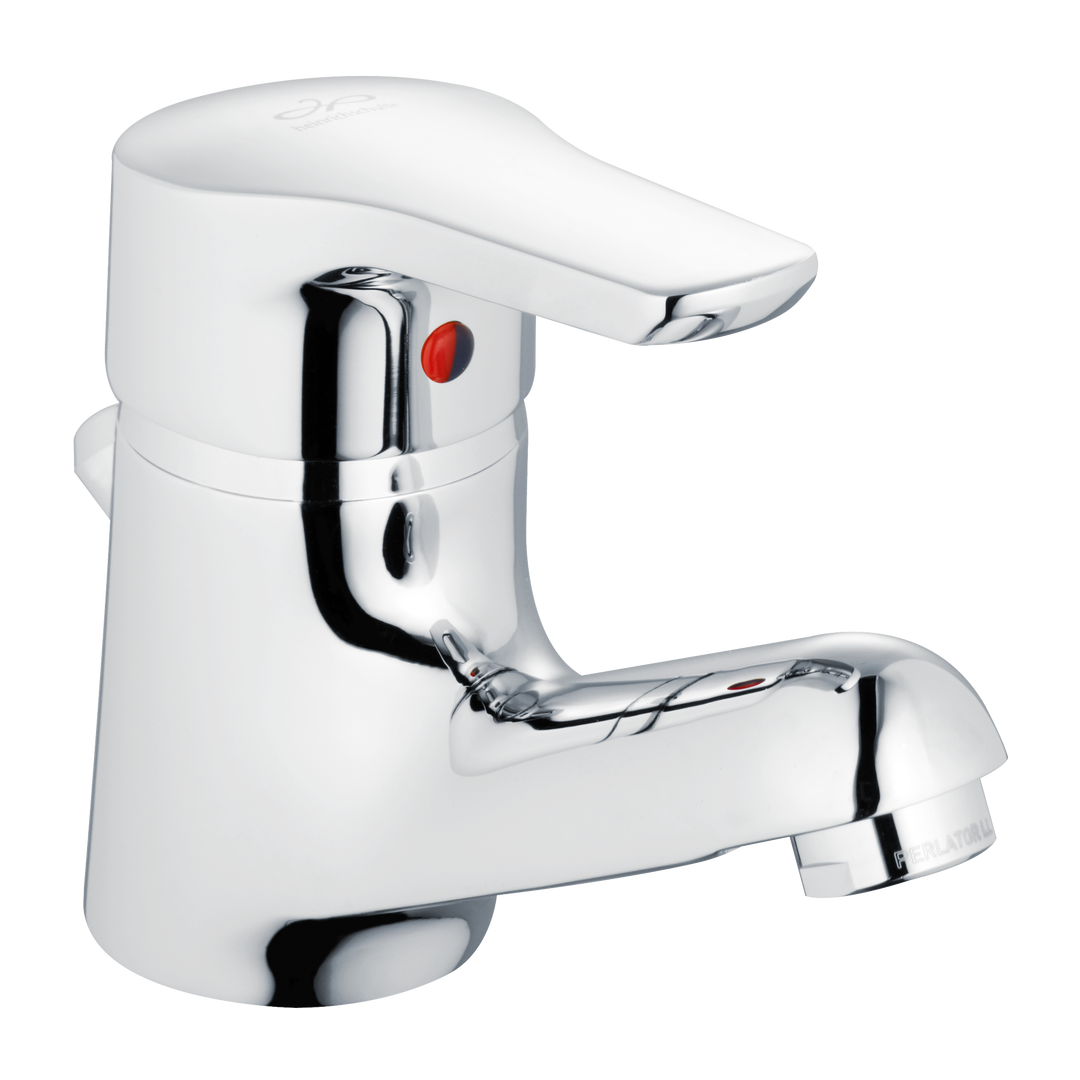

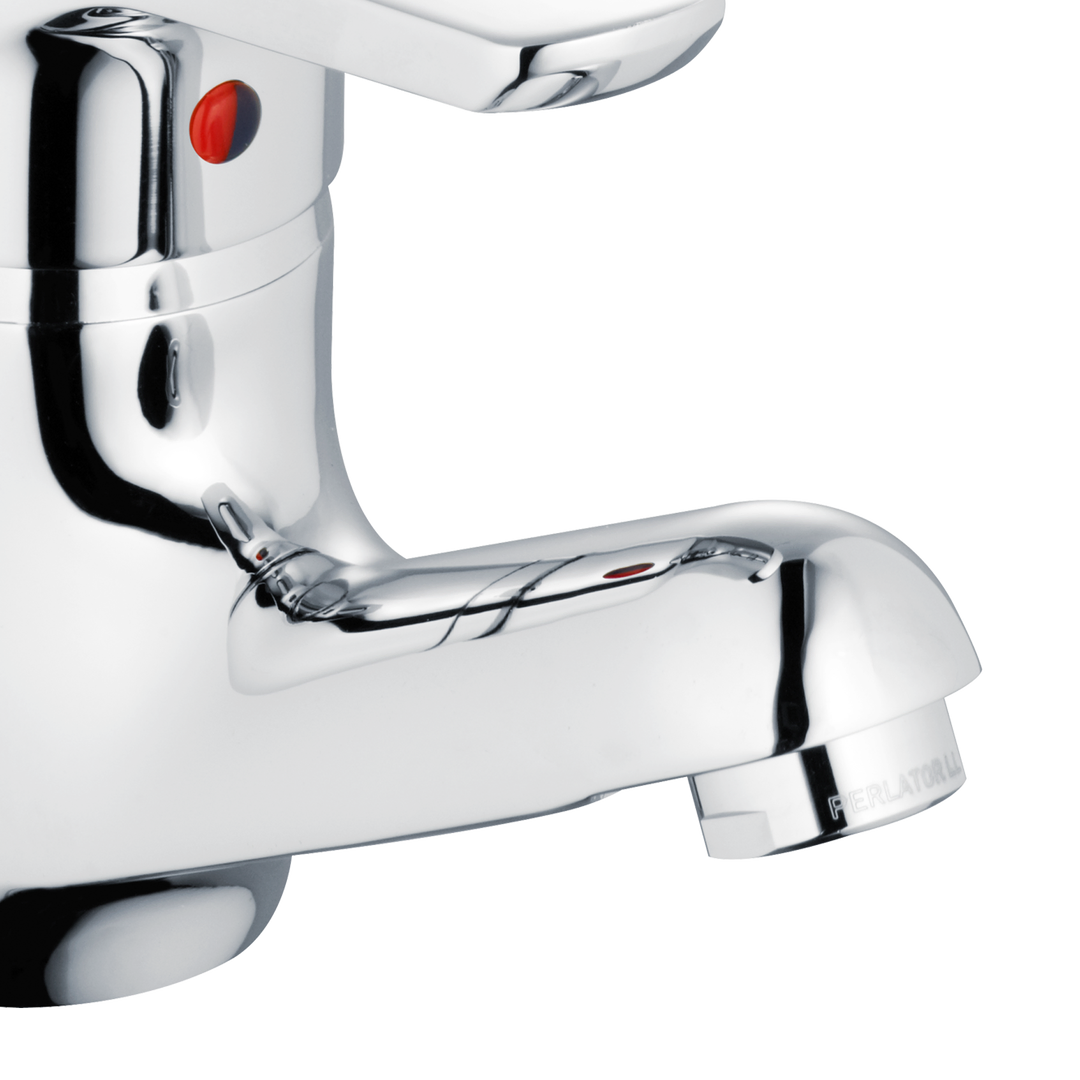

studio-line Waschtischarmatur mit Ablaufgarnitur
Die Serie xena_studio_line
Die Serie xena_studio_line verbindet weich geführte Linien mit einer ausgewogenen, zeitlosen Formensprache. Ihre sanft gerundeten Konturen verleihen der Armatur eine ruhige Präsenz und sorgen für eine angenehme, vertraute Wirkung am Waschtisch. Präzise Proportionen, komfortable Bedienung und eine Gestaltung, die sich harmonisch in unterschiedliche Badkonzepte einfügt, machen xena zu einer verlässlichen Lösung für den täglichen Gebrauch. Sie steht für funktionale Klarheit, Beständigkeit und eine unaufdringliche Wertigkeit, die langfristig überzeugt.
Technische Informationen
Artikelmerkmale
- Z076122-00010
- Heinrich Schulte
- Waschtischarmatur
- studio-line
- chrom
- Ausladung 120 mm
- Höhe bis Strahlregler 55 mm
- Maximale Höhe 120 mm
- Kartusche 44 mm
- mit Heißwasser- und Durchflussbegrenzer
- Werkstoffe nach TrinkwV und UBA
- Hebel Metall
- Flexschläuche 3/8" DIN DVGW
- Strahlregler Durchflussklasse A
- für Standmontage
- mit Ablaufgarnitur 1 1/4"
- mit Befestigungssatz

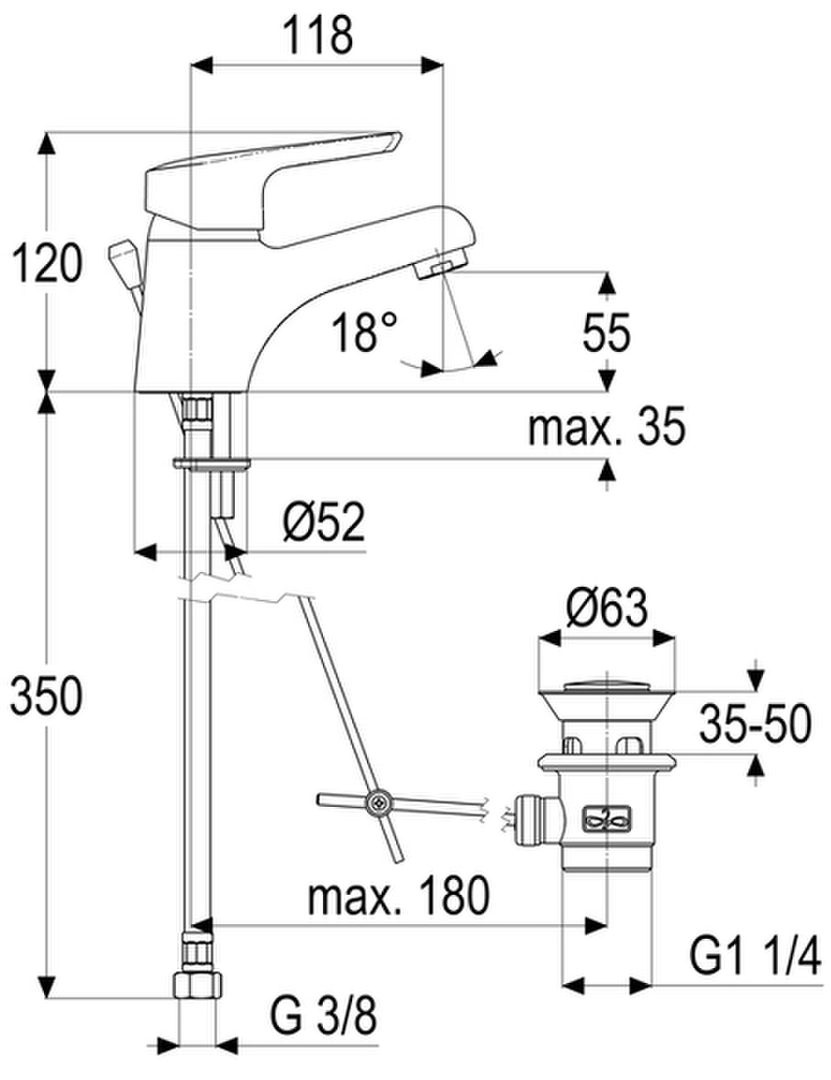

Maßzeichnung
Lieferung und Montage
Folgende Komponenten gehören zum Lieferumfang
- Einhebel-Waschtischarmatur
- Befestigungssatz
- Montageanleitung
- Pflegeanleitung
Ersatzteile
Explosionszeichnung
Ersatzteile
| Position | Beschreibung | Artikelnummer |
|---|---|---|
| 1 | SH BEDIENHEBEL STUDIO-LINE | Z051993-00010 |
| 2 | SH ROSETTE M48 X 1 | Z009076-00010 |
| 3 | SH VERSCHRAUBUNG F. SCHRAUBKAPPE | Z009078-00000 |
| 4 | SH KARTUSCHE FÜR NORMALDRUCK | Z000070-00000 |
| 6 | SH LUFTSPRUDLER KTW-W270 | Z013904-00010 |
| 7 | SH ZUGSTANGE MIT KNOPF | Z009184-00010 |
| 8 | SH FLEXSCHLAUCH M10 X 1 - 3/8" | Z009143-00000 |
| 9 | SH BEFESTIGUNGSSATZ M8 x 57MM | Z000616-00000 |
| 10 | SH ABLAUFGARNITUR KOMPLETT | Z001128-00010 |
