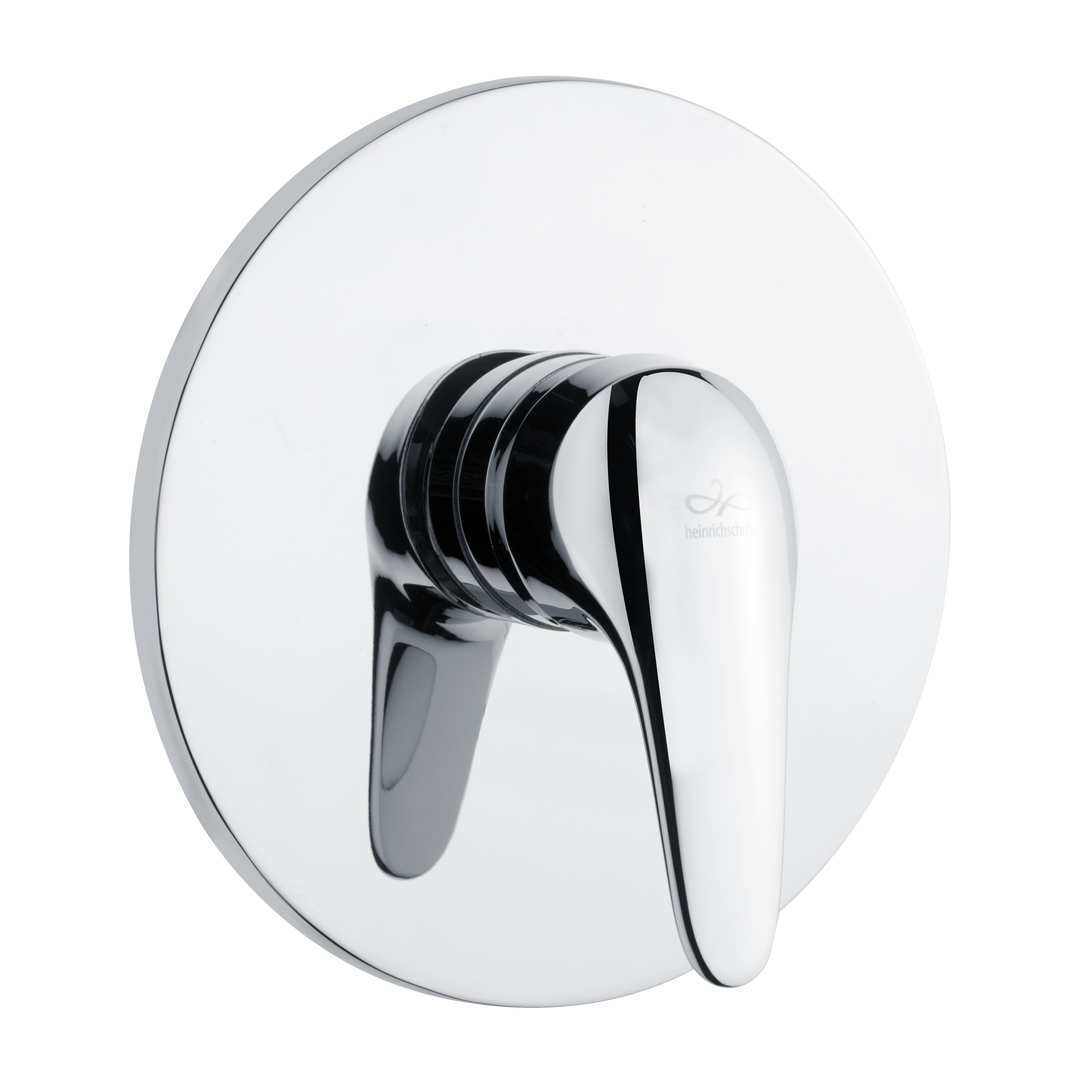

xena Fertigbauset Brausearmatur für Tec-box
Die Serie xena_studio_line
Die Serie xena_studio_line verbindet weich geführte Linien mit einer ausgewogenen, zeitlosen Formensprache. Ihre sanft gerundeten Konturen verleihen der Armatur eine ruhige Präsenz und sorgen für eine angenehme, vertraute Wirkung am Waschtisch. Präzise Proportionen, komfortable Bedienung und eine Gestaltung, die sich harmonisch in unterschiedliche Badkonzepte einfügt, machen xena zu einer verlässlichen Lösung für den täglichen Gebrauch. Sie steht für funktionale Klarheit, Beständigkeit und eine unaufdringliche Wertigkeit, die langfristig überzeugt.
Technische Informationen
Artikelmerkmale
- Z068697-00010
- Heinrich Schulte
- Fertigbauset Brausearmatur
- xena
- chrom
- Rosettenbreite 180 mm
- Kartusche 44 mm
- mit Heißwasser- und Durchflussbegrenzer
- Werkstoffe nach TrinkwV und UBA
- Hebel Metall
- Montage mit Tec-box
- mit Montagetiefenausgleich
- Steuergehäuse +/- 18 Grad verstellbar
- eigensicher gegen Rückfließen
- optionales Zubehör mit Rohrbelüfter
Maßzeichnung
Lieferung und Montage
Folgende Komponenten gehören zum Lieferumfang
- Einhebel-Brausearmatur Unterputz
- Rosette
- Hebel
- Schraubenset
- Montageanleitung
Ersatzteile
Ersatzteile
| Position | Beschreibung | Artikelnummer |
|---|---|---|
| 0 | SH ROHRBELÜFTER FÜR TEC-BOX | Z028900-00000 |
| 0 | SH RÜCKFLUSSVERHINDERER PATRONE | Z028910-00000 |
| 0 | SH ROSETTE M48 X 1 | Z009076-00010 |
| 0 | SH KARTUSCHE FÜR NORMALDRUCK | Z000070-00000 |
| 0 | SH VERSCHRAUBUNG FÜR UMSTELLUNG | Z009135-40010 |
| 0 | SH ROSETTE FÜR UP BRAUSEARMATUR | Z069697-50010 |
| 0 | SH BEDIENHEBEL | Z009268-00010 |
| 0 | SH SENKKOPFSCHRAUBE M5 x 40 | Z000073-00000 |
