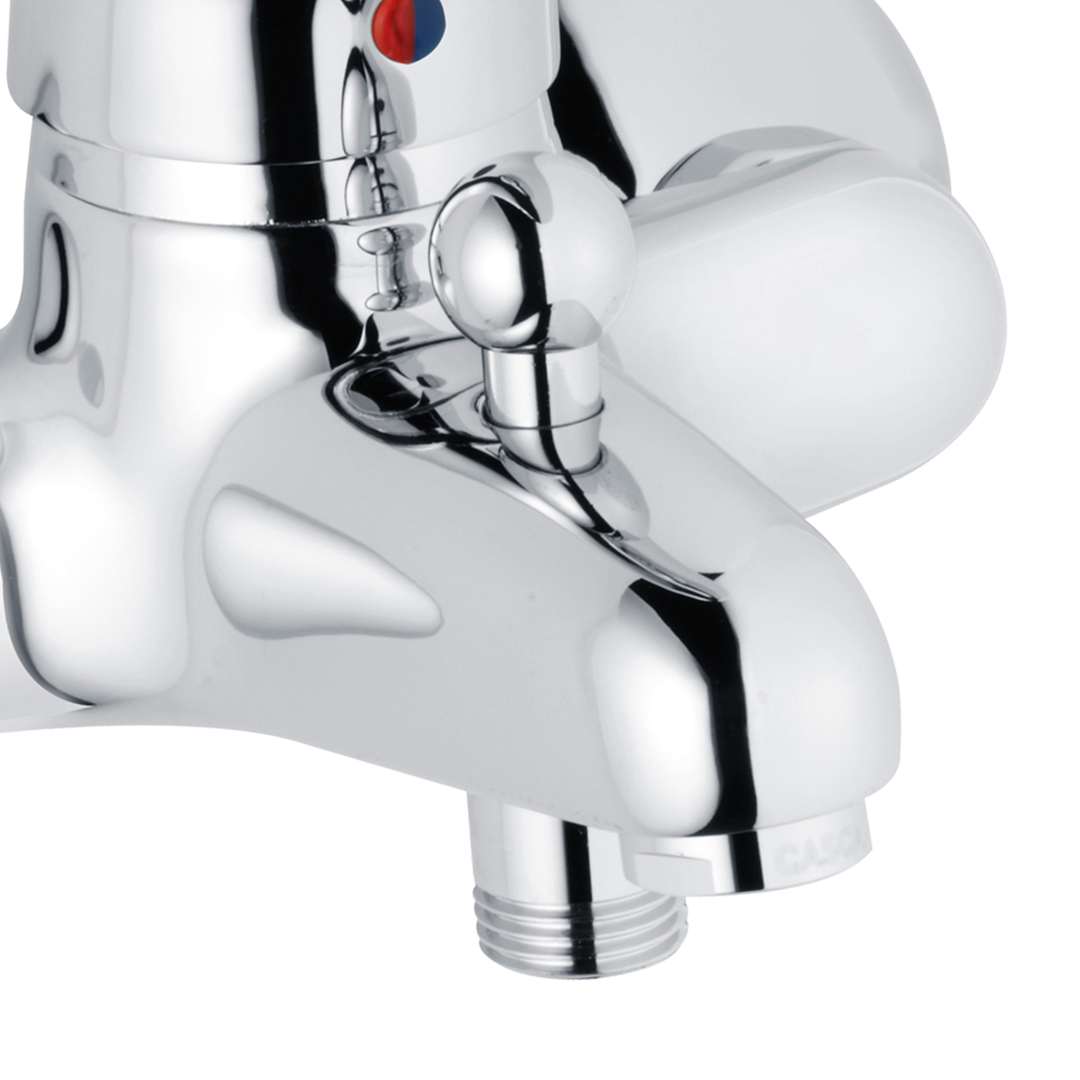

Die Serie xena_studio_line
Die Serie xena_studio_line verbindet weich geführte Linien mit einer ausgewogenen, zeitlosen Formensprache. Ihre sanft gerundeten Konturen verleihen der Armatur eine ruhige Präsenz und sorgen für eine angenehme, vertraute Wirkung am Waschtisch. Präzise Proportionen, komfortable Bedienung und eine Gestaltung, die sich harmonisch in unterschiedliche Badkonzepte einfügt, machen xena zu einer verlässlichen Lösung für den täglichen Gebrauch. Sie steht für funktionale Klarheit, Beständigkeit und eine unaufdringliche Wertigkeit, die langfristig überzeugt.
Passende Produkte
Technische Informationen
Artikelmerkmale
- Z068406-00010
- Heinrich Schulte
- Wannenarmatur
- xena
- chrom
- Ausladung 150 mm
- Stichmaß 135 - 165 mm
- S-Anschlüsse 1/2"
- Umstellung automatisch
- Brauseabgang 1/2"
- Kartusche 44 mm
- mit Heißwasser- und Durchflussbegrenzer
- Werkstoffe nach TrinkwV und UBA
- Hebel Metall
- Strahlregler Durchflussklasse B
- für Wandmontage
- eigensicher gegen Rückfließen
- für Durchlauferhitzer geeignet
- ohne Brausegarnitur
Maßzeichnung
Lieferung und Montage
Folgende Komponenten gehören zum Lieferumfang
- Einhebel-Wannenarmatur
- Rosetten
- S-Anschlüsse
- Montageanleitung
- Pflegeanleitung
Ersatzteile
Explosionszeichnung
Ersatzteile
| Position | Beschreibung | Artikelnummer |
|---|---|---|
| 1 | SH BEDIENHEBEL | Z009268-00010 |
| 2 | SH ROSETTE M48 X 1 | Z009076-00010 |
| 3 | SH VERSCHRAUBUNG F. SCHRAUBKAPPE | Z009078-00000 |
| 4 | SH KARTUSCHE FÜR NORMALDRUCK | Z000070-00000 |
| 7 | SH LUFTSPRUDLER CASCADE KL. B | Z013972-00010 |
| 8 | SH AUFPUTZ-UMSTELLUNG | Z009149-00010 |
| 9 | SH WANDANSCHLUSSMUTTER 3/4" | Z000144-00010 |
| 11 | SH ANSCHLUSSNIPPEL MIT O-RING | Z000147-00000 |
| 12 | SH S-ANSCHLUSS 1/2" X 3/4" | Z012028-00010 |
