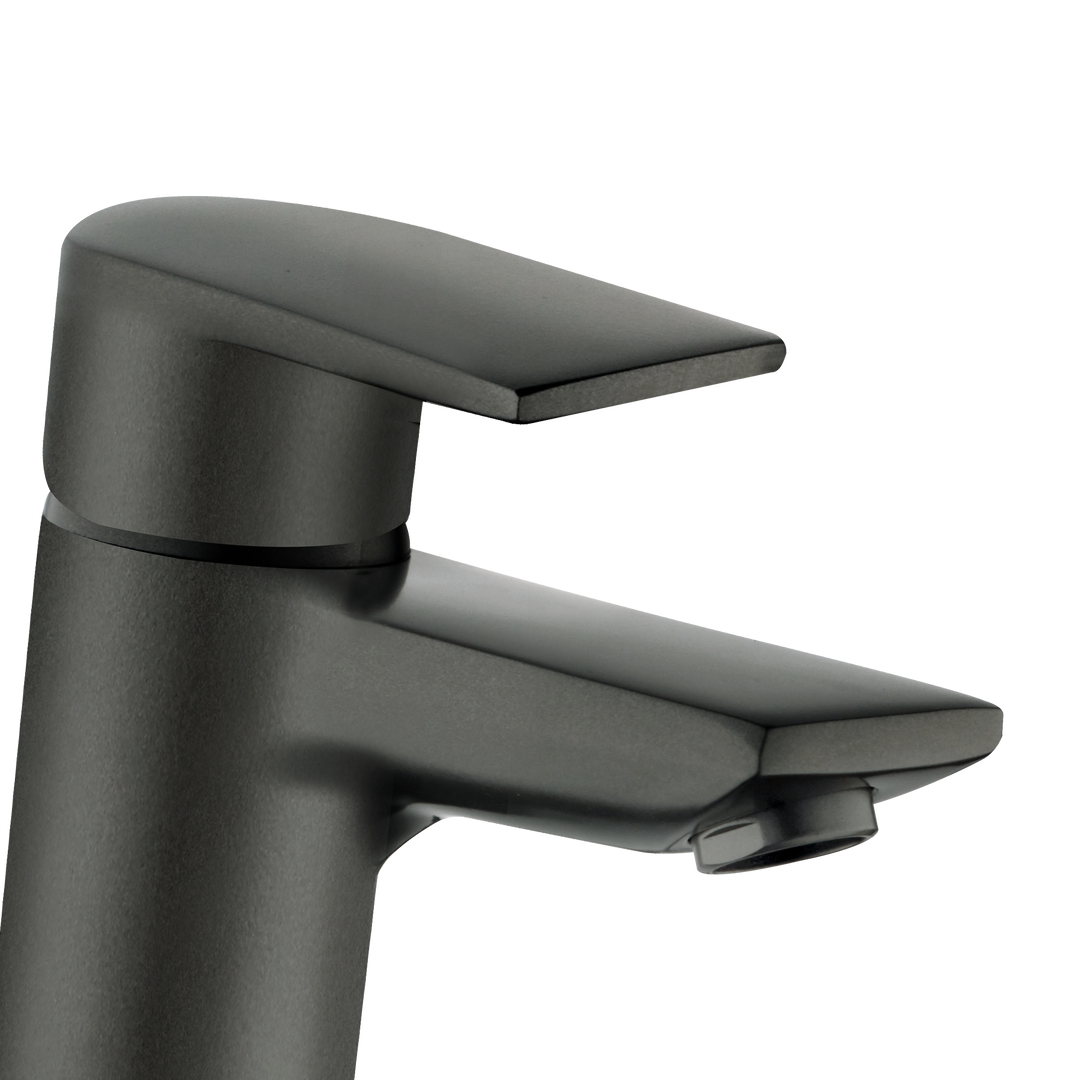

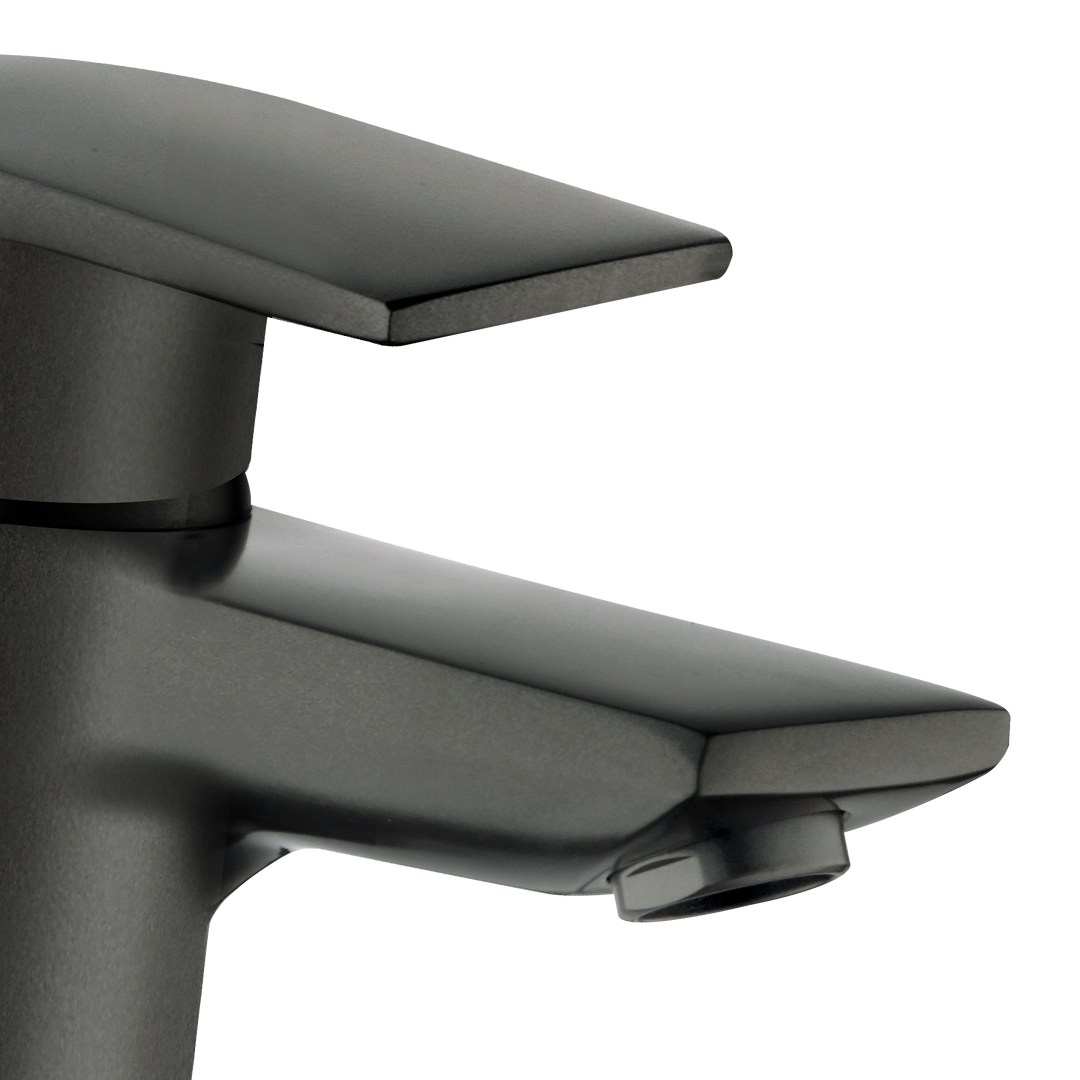

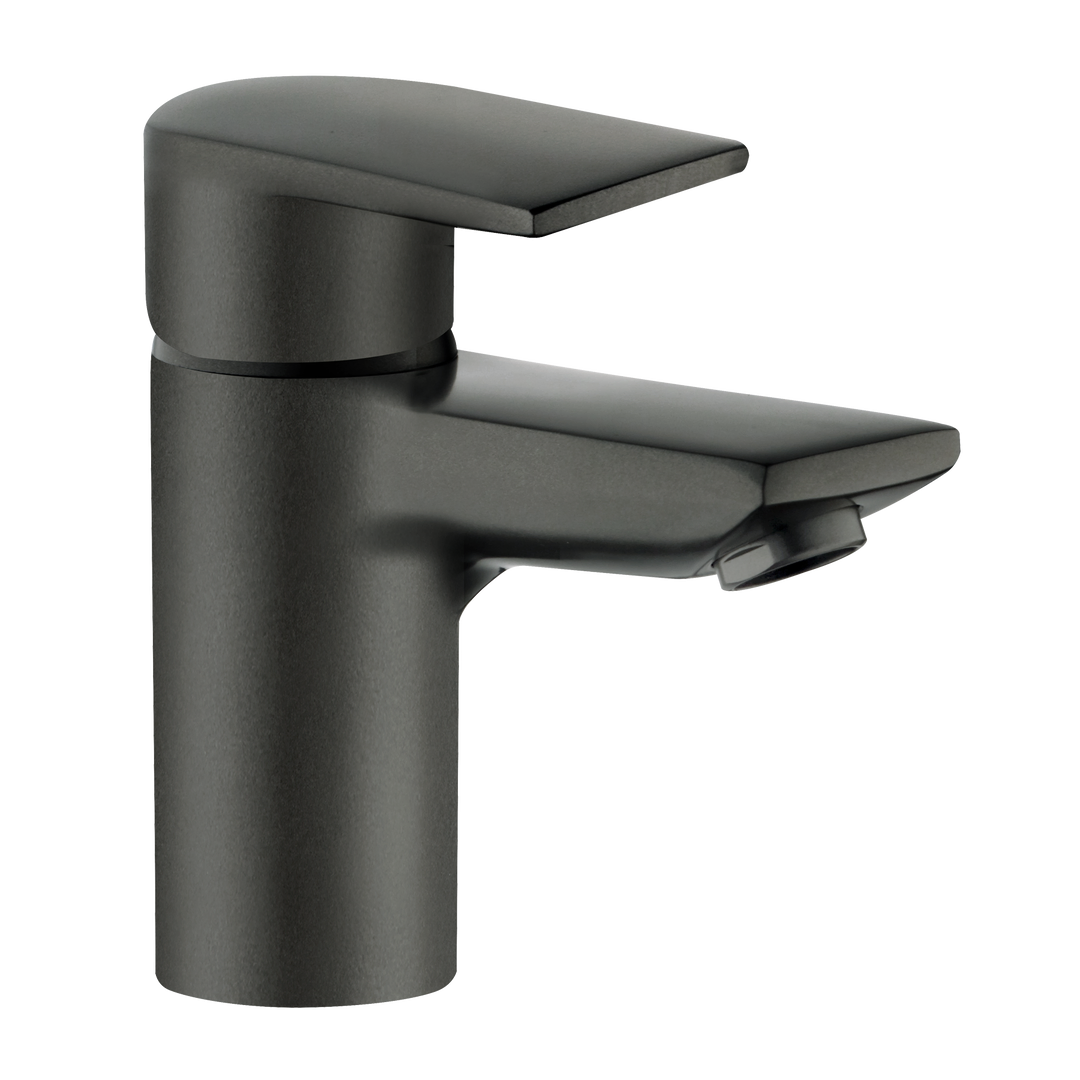

alpha_400 Waschtischarmatur Niederdruck mit Ablaufgarnitur
Produktbeschreibung
Architektonische Linienführung und präzise definierte Flächenführung geben der alpha_400 ihre auffallende Strahlkraft und kraftvolle Präsenz. Der selbstbewusste und elegante Hebel ist präzise austariert und erlaubt ergonomisch sensibel abgestimmt die komfortable Steuerung der Armatur. Mit einem speziellen Strahlregler für Niederdruckarmaturen werden die Bedingungen für Warmwasserbereiter erfüllt. Zur Steuerung der Ablaufgarnitur integriert sich im hinteren Bereich dezent die leichtgängige Zugstange, die durch ihre Form auch mit nassen Händen bequem und sicher zu bedienen ist.Die Serie Manufaktur alpha_400
Neue Oberflächen verleihen der Manufaktur alpha_400 eine zusätzliche gestalterische Tiefe, ohne die architektonische Klarheit der Serie zu verändern. Die präzise Linienführung und die definierten Flächen bleiben in ihrer ruhigen, hochwertigen Wirkung erhalten, gewinnen durch die Veredelung jedoch eine zusätzliche Ausdruckskraft. So entstehen Designarmaturen für moderne Bäder, die nicht nur über ihre Form, sondern auch über Materialwirkung und Oberfläche Raum prägen. Die Manufaktur alpha_400 eröffnet damit eine neue Dimension individueller Badgestaltung.
Passende Produkte
Technische Informationen
Artikelmerkmale
- MF69065-00080
- Heinrich Schulte Manufaktur
- Waschtischarmatur Niederdruck
- alpha_400
- grey_line
- Ausladung 100 mm
- Höhe bis Strahlregler 90 mm
- Maximale Höhe 155 mm
- Kartusche 44 mm
- mit Heißwasser- und Durchflussbegrenzer
- Werkstoffe nach TrinkwV und UBA
- Hebel Metall
- Flexschläuche 3/8" DIN DVGW
- Strahlregler Niederdruck
- Dropless
- für Standmontage
- für drucklose Heißwasserbereiter
- mit Ablaufgarnitur 1 1/4"
- mit Befestigungssatz
- mit Durchflussbegrenzer 5 l/min
Maßzeichnung
Lieferung und Montage
Folgende Komponenten gehören zum Lieferumfang
- Einhebel-Waschtischarmatur
- Befestigungssatz
- Zugstangen-Ablaufgarnitur
- Durchflussbegrenzer
- Montageanleitung
- Pflegeanleitung
Ersatzteile
Explosionszeichnung
Ersatzteile
| Position | Beschreibung | Artikelnummer |
|---|---|---|
| 1 | SH BEDIENUNGSHEBEL ALPHA_400 | MF69991-00080 |
| 3 | SH VERSCHRAUBUNG F. SCHRAUBKAPPE | Z009078-00000 |
| 4 | SH KARTUSCHE FÜR NORMALDRUCK | Z000070-00000 |
| 6 | SH STRAHLREGLER ND DROPLESS | MF13958-00080 |
| 7 | SH FLEXSCHLAUCH M8 X 1 - 3/8" | Z009075-00000 |
| 9 | SH FLEXSCHLAUCH M8 X 1 - 3/8" | Z009099-00000 |
| 10 | SH DURCHFLUSSBEGRENZER 3/8" | Z019389-00000 |
| 11 | SH BEFESTIGUNGSSATZ M8 x 57MM | Z000606-00000 |
