xena Küchenarmatur Niederdruck

Art.-Nr.: Z068832-00010

chrom

Über einen schräg ansteigenden Auslauf fließt das Wasser in der Armatur in die Höhe und bietet eine bequeme Nutzung.
Die brillante Chromoberfläche unterstreicht wirkungsvoll die Schönheit dieser Armatur.
Der platzsparend positionierte Hebel ist nach hinten abgeschrägt und erlaubt den bequemen Zugriff auch von dieser Seite der Armatur.
Mit einem speziellen Strahlregler für Niederdruckarmaturen werden die Bedingungen für Heißwassergeräte erfüllt.
Der schwenkbare Auslauf ermöglicht komfortables und zielgerichtetes Arbeiten.

Hinweis: Technische Änderungen, die dem Fortschritt dienen, behalten wir uns jederzeit vor. Produktabbildungen können vom Original abweichen. Irrtümer vorbehalten.

Loading...

Artikelmerkmale


  • Z068832-00010
  • Heinrich Schulte
  • Küchenarmatur Niederdruck
  • xena
  • chrom
  • Ausladung 205 mm
  • Höhe bis Strahlregler 105 mm
  • Maximale Höhe 140 mm
  • Kartusche 44 mm
    mit Heißwasser- und Durchflussbegrenzer
  • Auslauf schwenkbar
  • Werkstoffe nach TrinkwV und UBA
  • Hebel Metall
  • Flexschläuche 3/8" DIN DVGW
  • Strahlregler Niederdruck
  • für Standmontage
  • für drucklose Heißwasserbereiter
  • mit Schnellbefestigung
    mit Durchflussbegrenzer 5 l/min

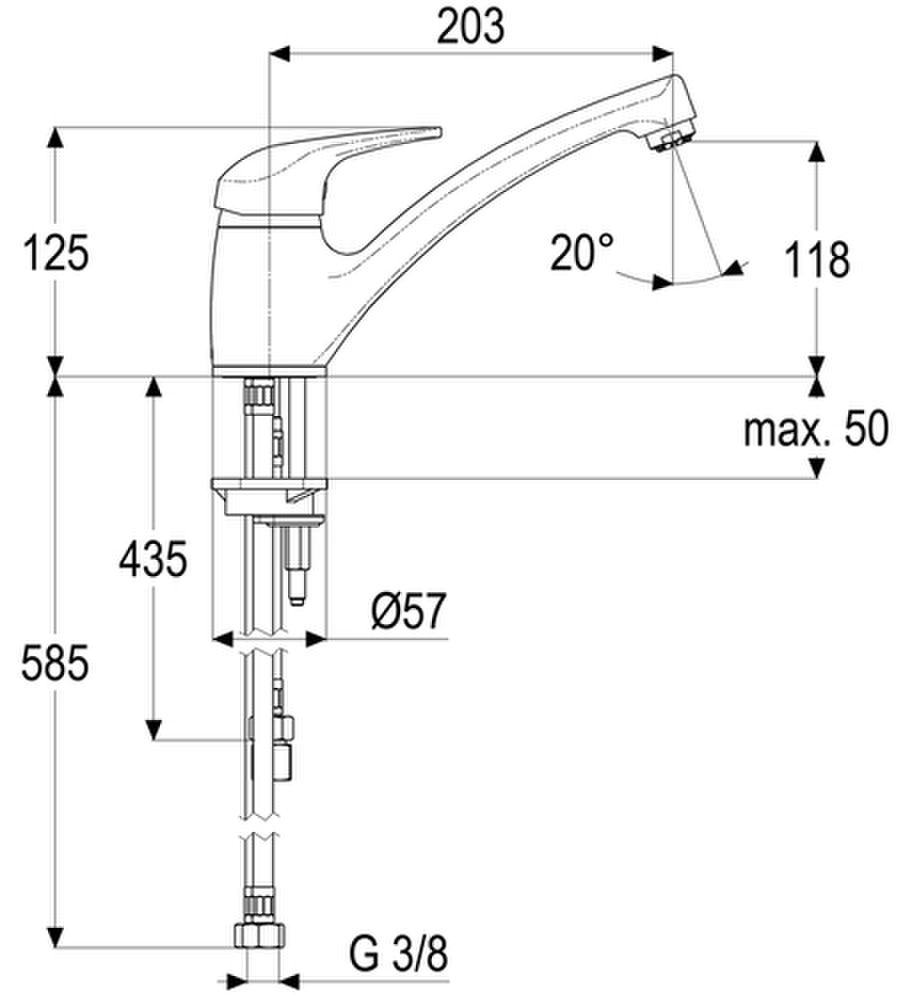

Maßzeichnung

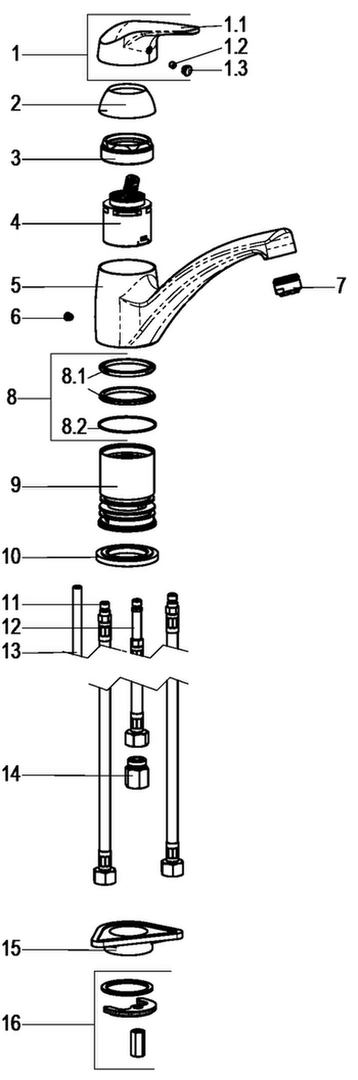

Explosionszeichnung


Ersatzteile


PositionBeschreibungArtikelnummer
01SH BEDIENHEBELZ009268-00010
02SH ROSETTE M48 X 1Z009076-00010
03SH VERSCHRAUBUNG F. SCHRAUBKAPPEZ009078-00000
04SH KARTUSCHE FÜR NORMALDRUCKZ000070-00000
06SH ANSCHLAGSCHRAUBEZ000235-00000
07SH STRAHLREGLER NDZ013924-00010
08SH DICHTUNGSSATZ F.44ER KARTUSCHEZ001811-00000
10SH SOCKEL ZU 67802/803/832/834Z009101-00010
11SH FLEXSCHLAUCH M8 X 1 – 3/8"Z009177-00000
12SH FLEXSCHLAUCH M8 X 1 – 3/8"Z009099-00000
13SH GEWINDESTANGE M8 X 130Z009072-00000
14SH DURCHFLUSSBEGRENZER 3/8"Z019389-00000
16SH BEFESTIGUNGSSATZ M8 x 57MMZ000606-00000

Folgende Komponenten gehören zum Lieferumfang:


Einhebel-Küchenarmatur
Befestigungssatz
Durchflussbegrenzer
Montageanleitung
Pflegeanleitung
