Die Serie xena
Die Serie Xena verbindet weich geführte Linien mit einer ausgewogenen, zeitlosen Formensprache. Ihre sanft gerundeten Konturen verleihen der Armatur eine ruhige Präsenz und sorgen für eine angenehme, vertraute Wirkung am Waschtisch. Präzise Proportionen, komfortable Bedienung und eine Gestaltung, die sich harmonisch in unterschiedliche Badkonzepte einfügt, machen Xena zu einer verlässlichen Lösung für den täglichen Gebrauch. Sie steht für funktionale Klarheit, Beständigkeit und eine unaufdringliche Wertigkeit, die langfristig überzeugt.
Technische Informationen
Artikelmerkmale
- Z068803-00010
- Heinrich Schulte
- Küchenarmatur
- xena
- chrom
- Ausladung 205 mm
- Höhe bis Strahlregler 145 mm
- Maximale Höhe 200 mm
- Kartusche 44 mm
- mit Heißwasser- und Durchflussbegrenzer
- Auslauf schwenkbar
- herausziehbare Geschirrhandbrause
- eigensicher gegen Rückfließen
- Werkstoffe nach TrinkwV und UBA
- Hebel Metall
- Flexschläuche 3/8" DIN DVGW
- für Standmontage
- mit Metallbrauseschlauch
- mit Schnellbefestigung

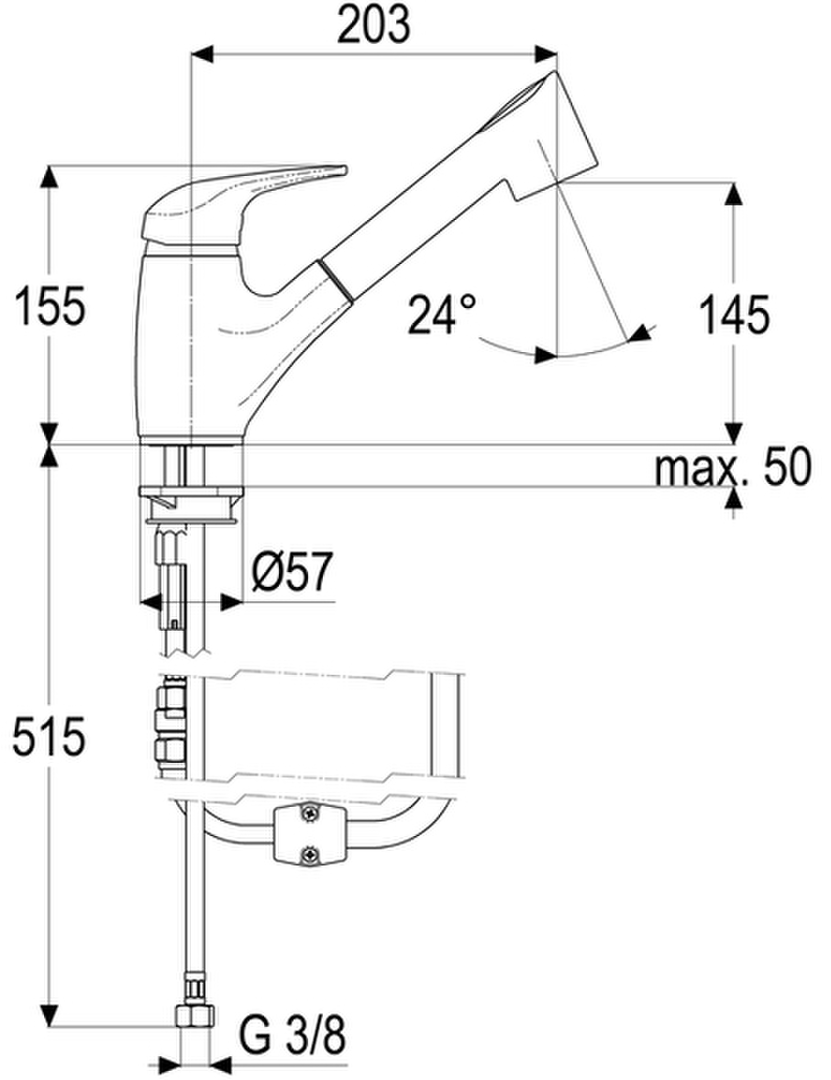

Maßzeichnung
Lieferung und Montage
Folgende Komponenten gehören zum Lieferumfang
- Einhebel-Küchenarmatur
- Schaftverschraubung
- Bleigewicht
- Montageanleitung
- Pflegeanleitung
Ersatzteile
Explosionszeichnung
Ersatzteile
| Position | Beschreibung | Artikelnummer |
|---|---|---|
| 1 | SH BEDIENHEBEL | Z009268-00010 |
| 2 | SH ROSETTE M48 X 1 | Z009076-00010 |
| 3 | SH VERSCHRAUBUNG F. SCHRAUBKAPPE | Z009078-00000 |
| 4 | SH KARTUSCHE FÜR NORMALDRUCK | Z000070-00000 |
| 6 | SH ANSCHLAGSCHRAUBE | Z000235-00000 |
| 8 | SH AUSZUGSCHLAUCH FÜR KÜCHENARM. | Z028804-00010 |
| 9 | SH GESCHIRR HANDBRAUSE EVOLUTION | Z028816-00010 |
| 10 | SH DICHTUNGSSATZ F.44ER KARTUSCHE | Z001810-00000 |
| 14 | SH SOCKEL ZU ...802/803/832/834 | Z009101-00010 |
| 15 | SH FLEXSCHLAUCH M8 X 1 - M15 X 1 | Z009074-00000 |
| 16 | SH GEWINDESTANGE M8 X 130 | Z009072-00000 |
| 17 | SH FLEXSCHLAUCH M8 X 1 - 3/8" | Z009177-00000 |
| 19 | SH BLEIGEWICHT | Z000287-00000 |
| 20 | SH SCHNELLVERSCHRAUBUNG KOMPLETT | Z009295-00000 |
