Die Serie xena
Die Serie Xena verbindet weich geführte Linien mit einer ausgewogenen, zeitlosen Formensprache. Ihre sanft gerundeten Konturen verleihen der Armatur eine ruhige Präsenz und sorgen für eine angenehme, vertraute Wirkung am Waschtisch. Präzise Proportionen, komfortable Bedienung und eine Gestaltung, die sich harmonisch in unterschiedliche Badkonzepte einfügt, machen Xena zu einer verlässlichen Lösung für den täglichen Gebrauch. Sie steht für funktionale Klarheit, Beständigkeit und eine unaufdringliche Wertigkeit, die langfristig überzeugt.
Technische Informationen
Artikelmerkmale
- Z068802-00010
- Heinrich Schulte
- Küchenarmatur
- xena
- chrom
- Ausladung 205 mm
- Höhe bis Strahlregler 105 mm
- Maximale Höhe 140 mm
- Kartusche 44 mm
- mit Heißwasser- und Durchflussbegrenzer
- Auslauf schwenkbar
- Werkstoffe nach TrinkwV und UBA
- Hebel Metall
- Flexschläuche 3/8" DIN DVGW
- Strahlregler Durchflussklasse A
- für Standmontage
- mit Schnellbefestigung
Maßzeichnung
Lieferung und Montage
Folgende Komponenten gehören zum Lieferumfang
- Einhebel-Küchenarmatur
- Befestigungssatz
- Montageanleitung
- Pflegeanleitung
Ersatzteile

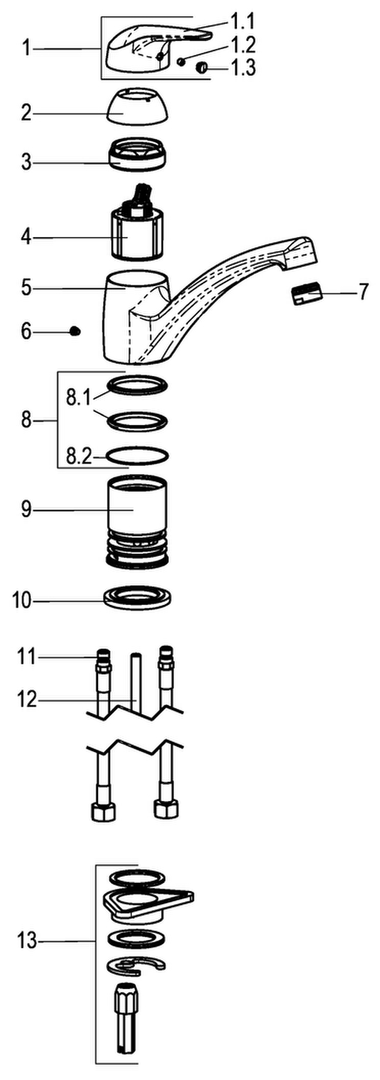

Explosionszeichnung
Ersatzteile
| Position | Beschreibung | Artikelnummer |
|---|---|---|
| 1 | SH BEDIENHEBEL | Z009268-00010 |
| 2 | SH ROSETTE M48 X 1 | Z009076-00010 |
| 3 | SH VERSCHRAUBUNG F. SCHRAUBKAPPE | Z009078-00000 |
| 4 | SH KARTUSCHE FÜR NORMALDRUCK | Z000070-00000 |
| 6 | SH ANSCHLAGSCHRAUBE | Z000235-00000 |
| 7 | SH LUFTSPRUDLER KTW-W270 | Z013904-00010 |
| 8 | SH DICHTUNGSSATZ F.44ER KARTUSCHE | Z001811-00000 |
| 10 | SH SOCKEL ZU ...802/803/832/834 | Z009101-00010 |
| 11 | SH FLEXSCHLAUCH M10 X 1 - 3/8" | Z009141-00000 |
| 12 | SH GEWINDESTANGE M8 X 130 | Z009072-00000 |
| 13 | SH SCHNELLVERSCHRAUBUNG KOMPLETT | Z009295-00000 |
