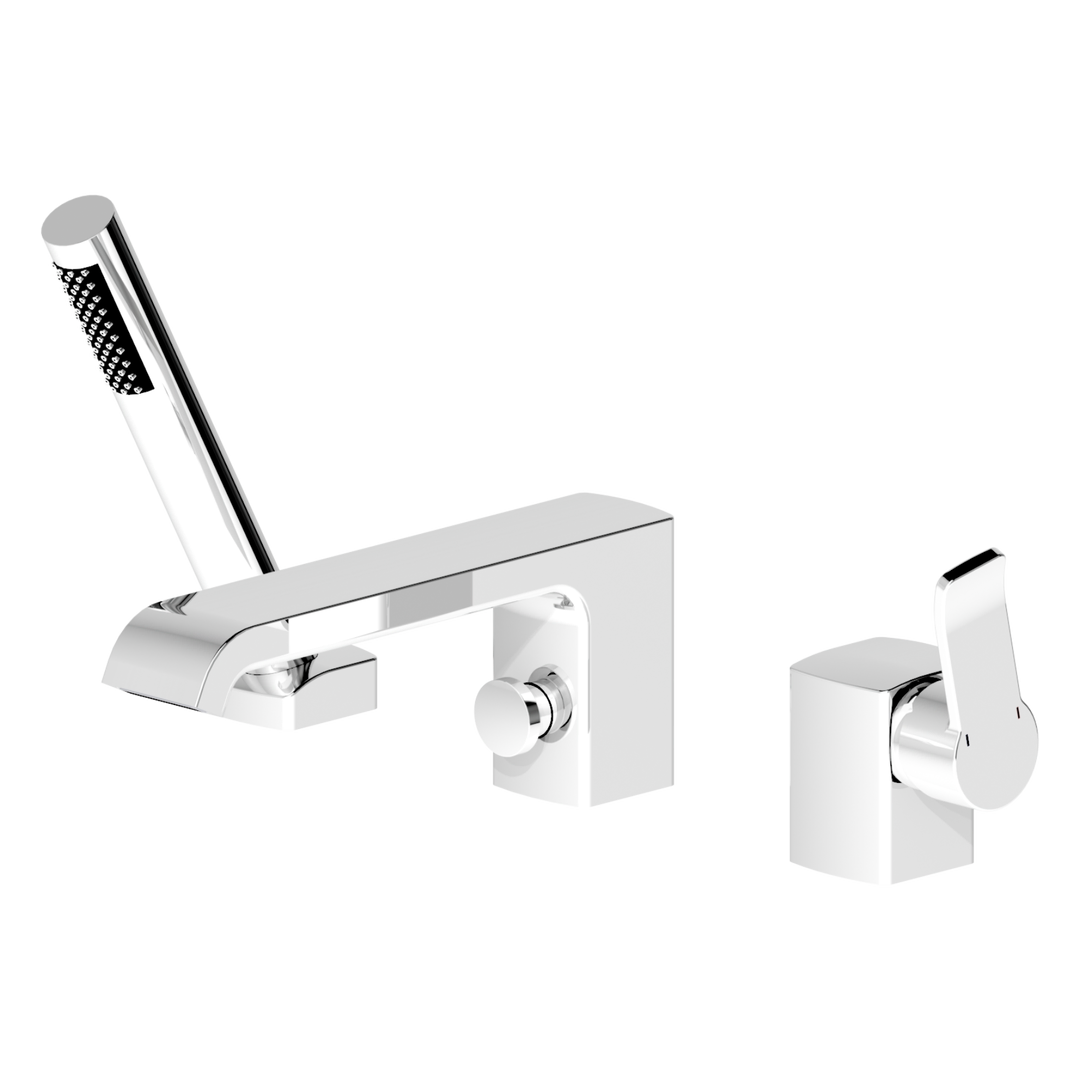

alpha-style_600 Bathtub rim mounted mixer without rim element
Product description
Für ganz besondere Exklusivität lässt sich diese dreiteilige Wannenrandarmatur im Wannenkörper integrieren. Armatur, Bedienelement und Handbrause bilden eine harmonische Einheit, in der der Schlauch zur Handbrause in der Ruheposition elegant im Wannenkörper verborgen bleibt. Die Schrägstellung der Handbrause unterstützt die sehr bequeme Entnahme. Die brillante Oberfläche aus hochwertigem Chrom unterstreicht die hohe Qualität und Einzigartigkeit dieser Armatur. Der im Griffbereich leicht geschwungene Hebel zelebriert Leichtigkeit und Bewegung und schafft ergonomisch durchdacht Freiraum für komfortable Bedienung. Durch den querliegenden Strahlregler verlässt das Wasser angepasst an den breiten Auslauf in weichem wasserfallartigem Schwall bedeutungsvoll die Armatur. Angenehm leichtgängig und bequem zu erreichen, ist der formal perfekt eingegliederte Umsteller einfach und sicher zu bedienen.The Series alpha-style_600
The alpha-style_600 by heinrichschulte captures the tension between stillness and movement in a particularly expressive way. Clean surfaces, precise contours and flowing lines lend these designer mixers for modern bathrooms a sculptural presence that creates an architectural effect in the room and deliberately showcases the water. This lends the bathroom elegance, clarity and design depth. Precise engineering, durable craftsmanship and a design full of character make alpha-style_600 a range for sophisticated spaces with a lasting impact.
Related products
Technical information
Product features
- Z055412-00010
- Heinrich Schulte
- Bathtub rim mounted mixer
- alpha-style_600
- chrome
- reach 210 mm
- diverter automatic
- open cartridge 35 mm
- with hot water and flow rate limiter
- materials in accordance with German Drinking Water Regulations and FEA
- lever metal
- aerator flow rate class B
- hand shower with anti lime function
- shower hose 2000 mm
- for bathtub rim mounting
- protected against backflow
- without mounting frame / -plate
- with fastening set
- with shaft screw connection
Dimensional drawing
Delivery and installation
The following components are included in the scope of delivery
- Monolever-Bathtub rim mounted mixer
- Mounting kit
- Shaft screw connection kit
- Hand shower
- Shower hose
- Assembly instruction
Spare parts
Exploded view
Spare parts
| Position | Description | Item Number |
|---|---|---|
| 1 | SH BEDIENHEBEL ALPHA-STYLE_600 | Z055990-00011 |
| 2 | SH ROSETTE M37 X 1,5 / D:39,7X12 | Z009110-00010 |
| 3 | SH VERSCHRAUBUNG | Z009111-00000 |
| 4 | SH KARTUSCHE FÜR NORMALDRUCK | Z009203-00001 |
| 7 | SH FLEXSCHLAUCH M10 X 1 - 1" | Z009198-00000 |
| 8 | SH FLEXSCHLAUCH M10 X 1 - 3/8" | Z009193-00000 |
| 10 | SH RECHTECKSTRAHLREGLER | Z013971-00000 |
| 13 | SH FLEXSCHLAUCH M8 X 1 - M15 X 1 | Z009074-00000 |
| 15 | SH RÜCKFLUSSVERHINDERER M15X1 | Z028914-00000 |
| 16 | SH BEFESTIGUNGSSATZ M8 x 57MM | Z000606-00000 |
| 17 | SH STABHANDBRAUSE 1/2" | Z093114-00010 |
| 19 | SH SCHLAUCH FÜR WANNENRANDARMATUR | Z028427-00010 |
| 22 | SH SCHAFTVERSCHRAUBUNG 3/4" | Z000057-00000 |
