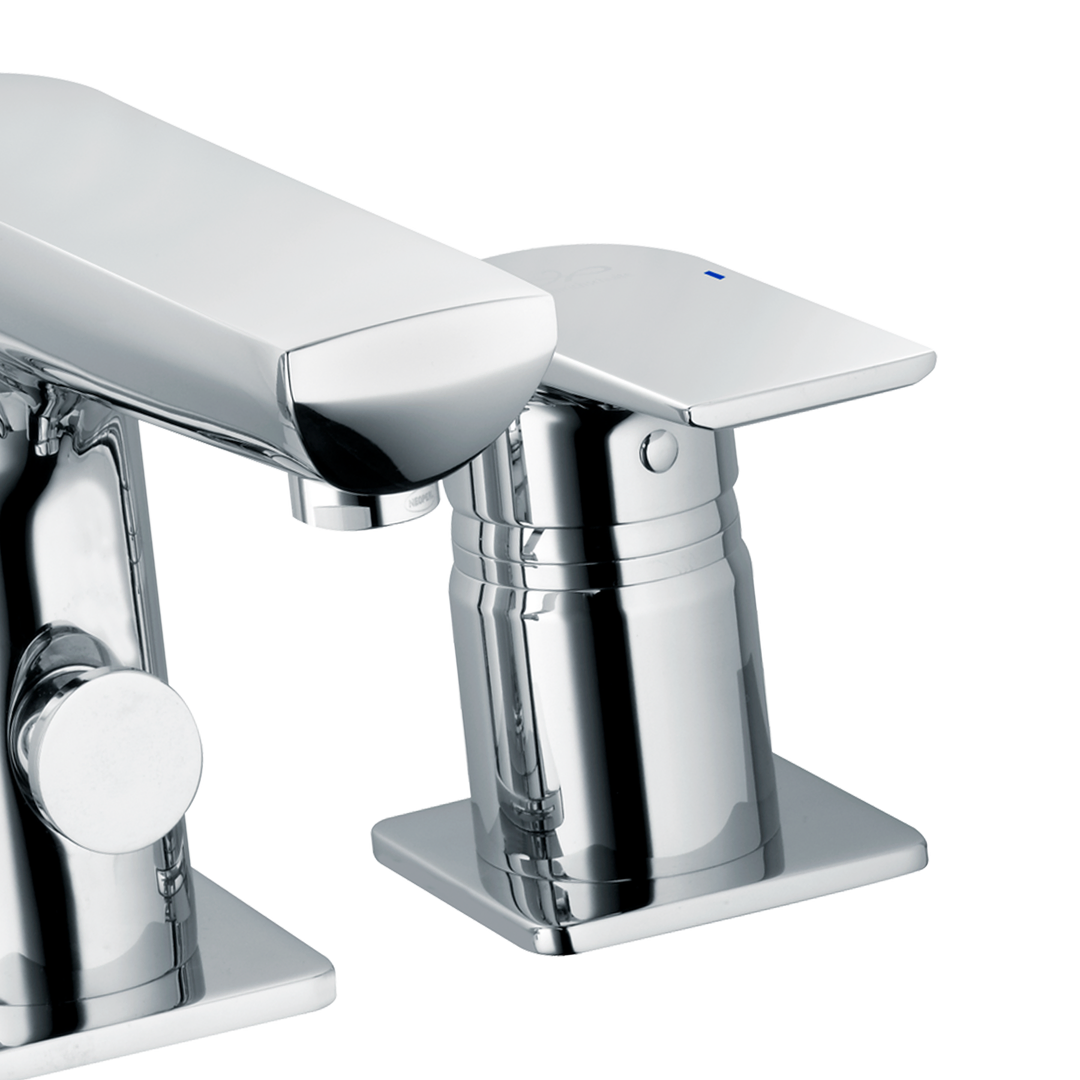

alpha_400 Bathtub rim mounted mixer without rim element
Product description
Für ganz besondere Exklusivität lässt sich diese dreiteilige Wannenrandarmatur im Wannenkörper integrieren. Armatur, Bedienelement und Handbrause bilden eine harmonische Einheit, in der der Schlauch zur Handbrause in der Ruheposition elegant im Wannenkörper verborgen bleibt. Die Schrägstellung der Handbrause unterstützt die sehr bequeme Entnahme. Mit aufwändig aufgebrachtem hochwertigem Chrom werden die formal bedeutungsvollen Oberflächen wirkungsvoll in Szene gesetzt. Der selbstbewusste und elegante Hebel ist präzise austariert und erlaubt ergonomisch sensibel abgestimmt die komfortable Steuerung der Armatur. Der eingesetzte Spezialstrahlregler erlaubt hohe Durchflussmengen. Angenehm leichtgängig und bequem zu erreichen, ist der formal perfekt eingegliederte Umsteller einfach und sicher zu bedienen.The Series alpha_400
The alpha_400 strikes a harmonious, high-quality balance between architectural lines and precisely defined surfaces. Its deliberately minimalist design language appears clear and confident without losing any of its presence, and blends naturally into sophisticated bathroom concepts. It is precisely this that allows the range to make a distinctive statement within the room. Technical precision, long-lasting quality and a design that remains relevant over time make alpha_400 a reliable solution for modern bathrooms.
Related products
Technical information
Product features
- Z069412-00010
- Heinrich Schulte
- Bathtub rim mounted mixer
- alpha_400
- chrome
- reach 215 mm
- diverter automatic
- cartridge 44 mm
- with hot water and flow rate limiter
- materials in accordance with German Drinking Water Regulations and FEA
- lever metal
- aerator flow rate class B
- swivelling
- hand shower with anti lime function
- shower hose 2000 mm
- for bathtub rim mounting
- protected against backflow
- with bath spout
- without mounting frame / -plate
- with fastening set
- with shaft screw connection
Dimensional drawing
Delivery and installation
The following components are included in the scope of delivery
- Monolever-Bathtub rim mounted mixer
- Mounting kit
- Shaft screw connection kit
- Hand shower
- Shower hose
- Assembly instruction
Spare parts
Exploded view
Spare parts
| Position | Description | Item Number |
|---|---|---|
| 1 | SH BEDIENUNGSHEBEL ALPHA_400 | Z069991-00010 |
| 2 | SH ROSETTE M48 X 1 | Z009076-00010 |
| 3 | SH VERSCHRAUBUNG F. SCHRAUBKAPPE | Z009078-00000 |
| 4 | SH KARTUSCHE FÜR NORMALDRUCK | Z000070-00000 |
| 8 | SH FLEXSCHLAUCH M10 X 1 - 1" | Z009198-00000 |
| 9 | SH FLEXSCHLAUCH M10 X 1 - 3/8" | Z009193-00000 |
| 11 | SH SSR SCHWENKSTRAHLREGLER KL. B | Z013960-00010 |
| 12 | SH AP-UMSTELLUNG OHNE ARRETIERUNG | Z009257-00010 |
| 16 | SH FLEXSCHLAUCH M8 X 1 - M15 X 1 | Z009074-00000 |
| 18 | SH RÜCKFLUSSVERHINDERER M15X1 | Z028914-00000 |
| 19 | SH BEFESTIGUNGSSATZ M8 x 57MM | Z000606-00000 |
| 20 | SH SCHLAUCH FÜR WANNENRANDARMATUR | Z028427-00010 |
| 21 | SH SCHAFTVERSCHRAUBUNG 3/4" | Z000057-00000 |
| 25 | SH STABHANDBRAUSE QUADRAL | Z093123-00010 |
