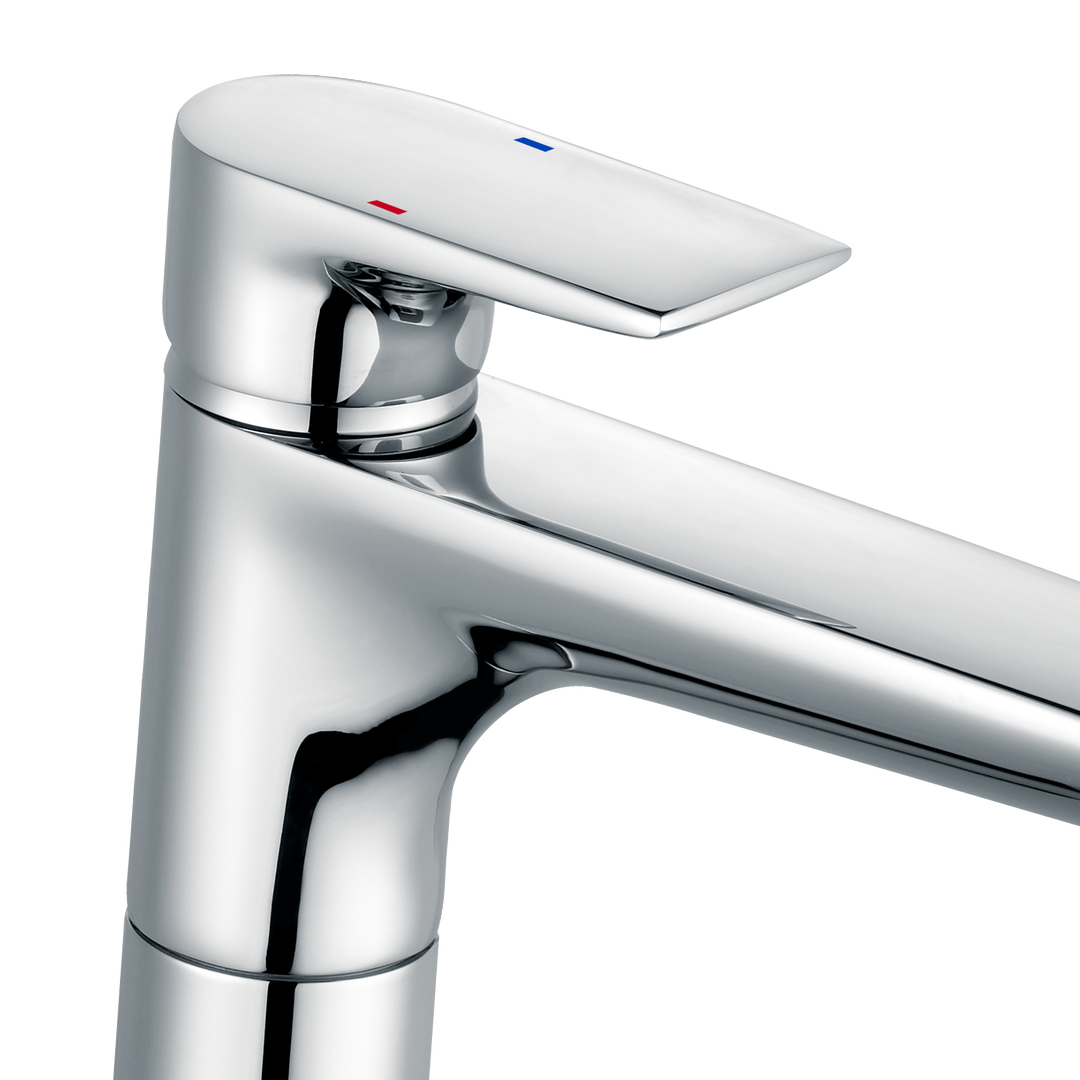

alpha_400 Kitchen mixer for below window mounted
Product description
Souverän und selbstbewusst präsentiert sich diese beindruckende Küchenarmatur in ihrem Umfeld. Der schwenkbare, horizontale Auslauf fügt sich in klarer Linienführung mit spannungsvollen Flächen elegant an den Armaturenkörper. Mit modernen Spülenformen aus außergewöhnlichen Materialien oder mit eleganten Edelstahlsystemen lässt sie sich in gleicher Wiese vorzüglich kombinieren. Mit aufwändig aufgebrachtem hochwertigem Chrom werden die formal bedeutungsvollen Oberflächen wirkungsvoll in Szene gesetzt. Der selbstbewusste und elegante Hebel ist präzise austariert und erlaubt ergonomisch sensibel abgestimmt die komfortable Steuerung der Armatur. Der mit wirkungsvollem Kalkschutz ausgestattete Strahlregler gewährleistet eine optimal belüftete Strahlqualität. Dadurch wird Wasser gespart und Spritzwasser verhindert.The Series alpha_400
The alpha_400 strikes a harmonious, high-quality balance between architectural lines and precisely defined surfaces. Its deliberately minimalist design language appears clear and confident without losing any of its presence, and blends naturally into sophisticated bathroom concepts. It is precisely this that allows the range to make a distinctive statement within the room. Technical precision, long-lasting quality and a design that remains relevant over time make alpha_400 a reliable solution for modern bathrooms.
Technical information
Product features
- Z069822-00010
- Heinrich Schulte
- Kitchen mixer
- alpha_400
- chrome
- reach 175 mm
- height to aerator 235 mm
- maximum height 300 mm
- cartridge 35 mm
- with hot water limiter
- spout swivelling
- materials in accordance with German Drinking Water Regulations and FEA
- lever metal
- flexible hoses 3/8" DIN DVGW
- aerator flow rate class A
- below window mounted
- with shaft screw connection
Dimensional drawing
Delivery and installation
The following components are included in the scope of delivery
- Monolever-Kitchen mixer
- Shaft screw connection kit
- Assembly instruction
- Care instruction
Spare parts

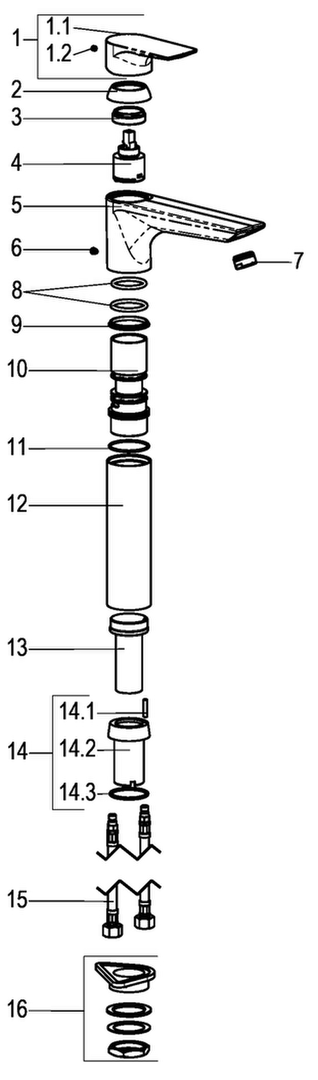

Exploded view
Spare parts
| Position | Description | Item Number |
|---|---|---|
| 1 | SH BEDIENUNGSHEBEL ALPHA_400 | Z069990-00010 |
| 2 | SH SCHRAUBKAPPE | Z009134-00010 |
| 3 | SH VERSCHRAUBUNG | Z009111-00000 |
| 4 | SH KARTUSCHE FÜR NORMALDRUCK | Z009200-00000 |
| 6 | SH ANSCHLAGSCHRAUBE | Z000235-00000 |
| 7 | SH LUFTSPRUDLER CASCADE KL. A | Z013974-00010 |
| 15 | SH ANSCHLUSSSCHLAUCH | Z009102-00010 |
| 16 | SH SCHAFTVERSCHRAUBUNG M34 X 1,5 | Z009196-00000 |
