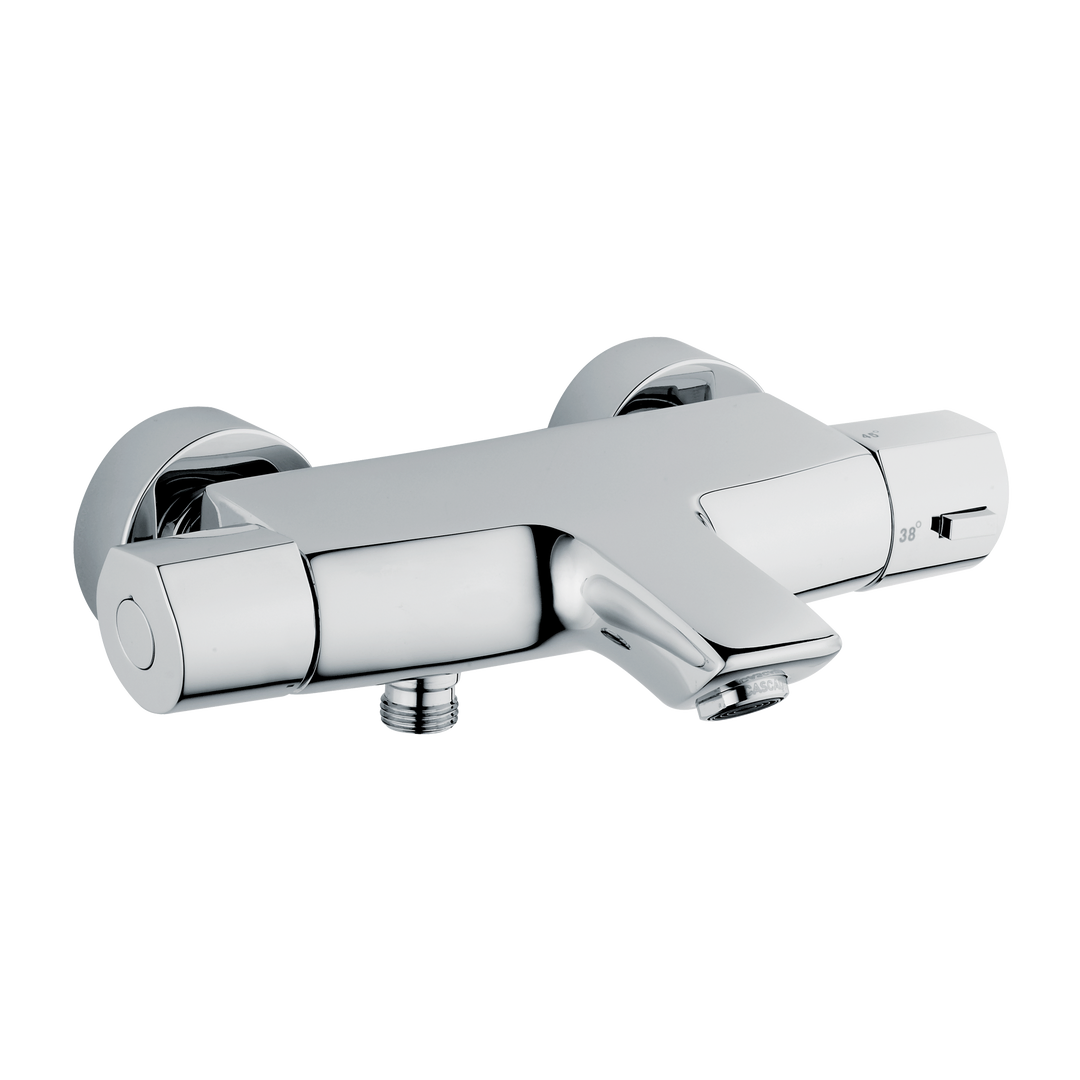

alpha_400 Thermostatic bath mixer without shower set
Product description
Der in großer Homogenität geformte Körper fügt sich im mittleren Bereich exzellent zu einem formal sehr schönen gestalteten Auslauf. Mit aufwändig aufgebrachtem hochwertigem Chrom werden die formal bedeutungsvollen Oberflächen wirkungsvoll in Szene gesetzt. Wie eine übergangslose Verlängerung des Grundkörpers sind Mengeneinsteller und Temperaturregler links und rechts positioniert. Die Abflachung im oberen Bereich der Griffe ermöglicht sicheres Greifen und signalisiert die 0-Position. Der eingesetzte Spezialstrahlregler erlaubt hohe Durchflussmengen. Um das Wasser zur Handbrause zu leiten, wird der Mengeneinsteller ganz bequem nach vorne gedreht. Die Temperaturauswahl bleibt davon unberührt. Leicht der Wand anpassbare Schubrosetten umschließen elegant die Zuleitungen und verleihen der Armatur auch im Anschlussbereich eine sehr hochwertige Erscheinung.The Series alpha_400
The alpha_400 strikes a harmonious, high-quality balance between architectural lines and precisely defined surfaces. Its deliberately minimalist design language appears clear and confident without losing any of its presence, and blends naturally into sophisticated bathroom concepts. It is precisely this that allows the range to make a distinctive statement within the room. Technical precision, long-lasting quality and a design that remains relevant over time make alpha_400 a reliable solution for modern bathrooms.
Technical information
Product features
- Z069436-00010
- Heinrich Schulte
- Thermostatic bath mixer
- alpha_400
- chrome
- reach 160 mm
- maximum width 270 mm
- centre distance 135 - 165 mm
- S-connectors 1/2"
- diverter ceramic, shut-off function
- outlet to shower 1/2"
- thermo element and ceramic diverter
- materials in accordance with German Drinking Water Regulations and FEA
- aerator flow rate class B
- for wall mounting
- protected against backflow
- with flow volume limiter
- with covered S-connections
- suitable for instantaneous water heaters
- temperature control handle
- with hot water safety stop at 38 degree
- without shower set

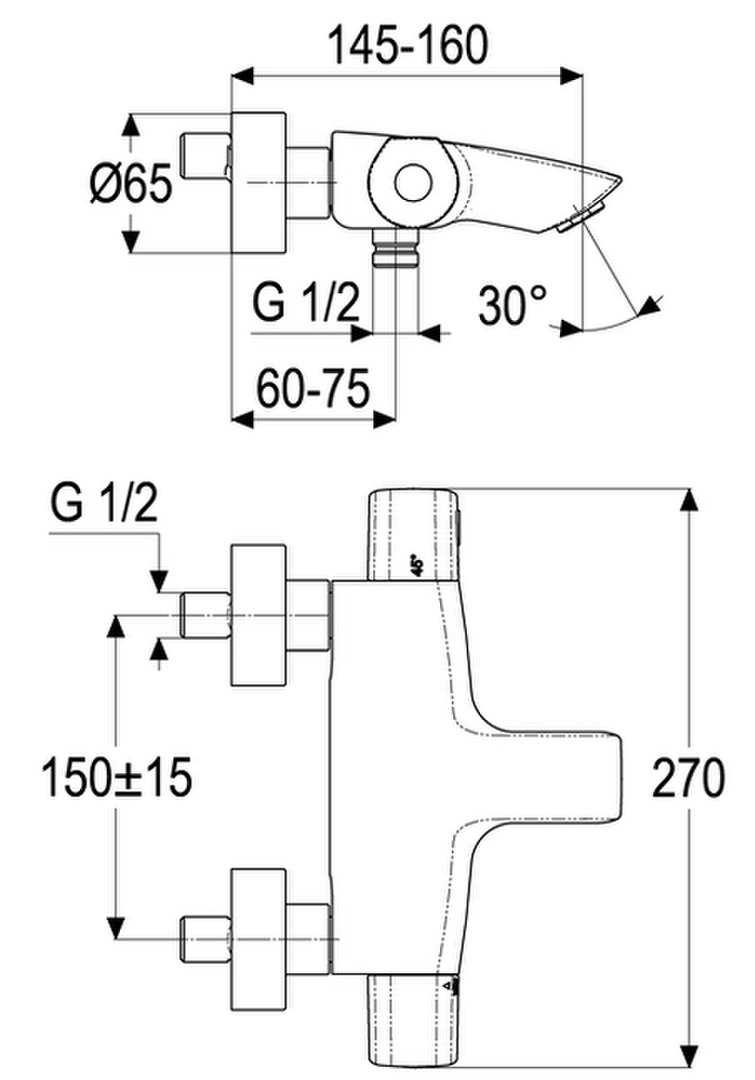

Dimensional drawing
Delivery and installation
The following components are included in the scope of delivery
- Thermostatic bath shower mixer
- Rosettes
- S-connectors
- Dirt sieves
- Assembly instruction
Spare parts

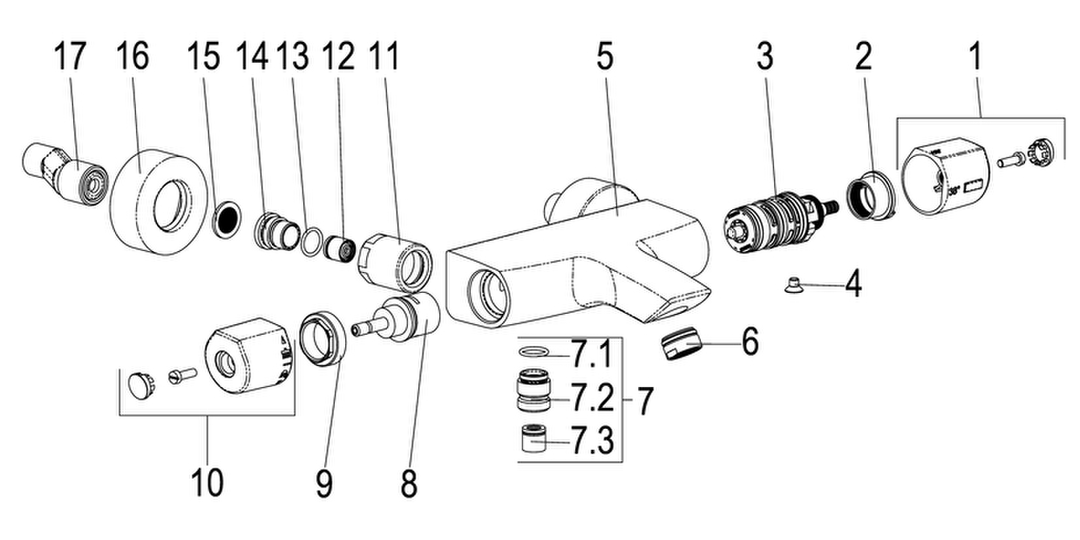

Exploded view
Spare parts
| Position | Description | Item Number |
|---|---|---|
| 1 | SH GRIFF THERMOSTAT TEMPERATUR | Z069995-00010 |
| 3 | SH THERMOELEMENT | Z009057-00000 |
| 6 | SH LUFTSPRUDLER CASCADE KL. B | Z013972-00010 |
| 7 | SH BRAUSENIPPEL 1/2" MIT O-RING | Z028908-00010 |
| 8 | SH KERAMIK-UMSTELLUNG | Z009135-00000 |
| 9 | SH VERSCHRAUBUNG FÜR UMSTELLUNG | Z009135-40010 |
| 10 | SH MENGENGRIFF THERMOSTAT ALPHA | Z069996-00010 |
| 14 | SH ANSCHLUSSNIPPEL MIT O-RING | Z000148-00000 |
| 16 | SH SCHUBROSETTE WANNE-/BRAUSEARM. | Z000215-00010 |
