alpha_300 Finishing set bath mixer for Tec-box
Product description
Elegant auf kreisförmige Elemente aufgebaut, ist diese Armatur mit den Gestaltungselementen im Badezimmer kompatibel. Die brillante Chromoberfläche unterstreicht wirkungsvoll die Schönheit dieser Armatur. Leicht beweglich und ergonomisch sensibel abgestimmt, schließt der im Übergang markant gestaltete Hebel die Armatur formvollendet ab. Seine vertikale Ausrichtung schafft angenehme Bewegungsfreiheit. Angenehm leichtgängig und in jeder Hebelposition bequem zu erreichen, ist der individuell gestaltete Umsteller einfach und sicher zu bedienen. Kreisrund geformt, bietet die Wandrosette einen klassischen Übergang zur Wand und harmonisiert sehr gut mit unterschiedlichsten Wandgestaltungen.The Series alpha_300
Formal clarity and striking details lend the alpha_300 by heinrichschulte its unmistakable character. The deliberately minimalist basic design gains expressiveness through precisely placed accents and brings a calm, structured effect to modern bathrooms. It is precisely this understated style, combined with an eye for detail, that gives the range such a strong character. The alpha_300 embodies a discreet yet distinctive design that complements your space day in, day out, without ever losing its relevance.
Technical information
Product features
- Z059498-00010
- Heinrich Schulte
- Finishing set bath mixer
- alpha_300
- chrome
- diameter cover plates 180 mm
- cartridge 35 mm
- with hot water limiter
- diverter automatic
- materials in accordance with German Drinking Water Regulations and FEA
- lever metal
- mounting with Tec-box
- with installation depth compensation
- control body +/- 18 degree adjustable
- protected against backflow
- optional accessories with anti vacuum device
Dimensional drawing
Delivery and installation
The following components are included in the scope of delivery
- Conc. Monolever-Bath shower mixer
- Rosette
- Lever
- Screw set
- Assembly instruction
Spare parts

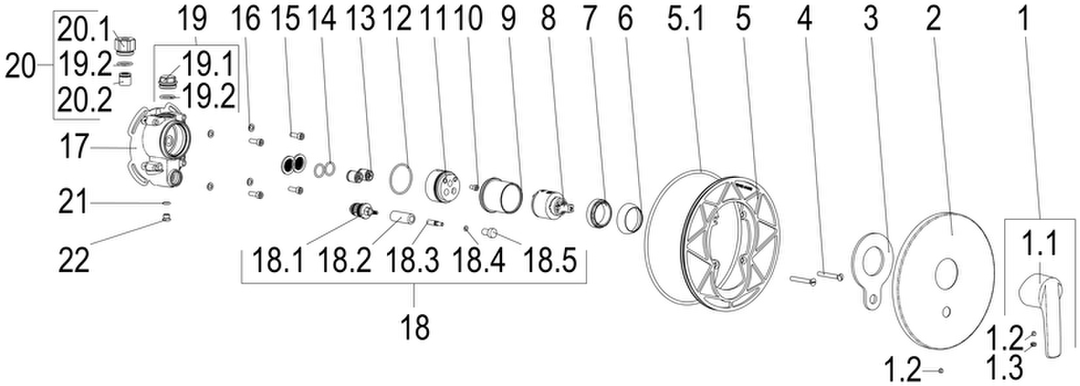

Exploded view
Spare parts
| Position | Description | Item Number |
|---|---|---|
| 1 | SH BEDIENUNGSHEBEL ALPHA_300 | Z059990-00010 |
| 2 | SH ROSETTE FÜR UP BADEARMATUR | Z069498-50010 |
| 4 | SH SENKKOPFSCHRAUBE M5 x 40 | Z000073-00000 |
| 6 | SH ROSETTE M37 X 1,5 / D:39,7X12 | Z009110-00010 |
| 7 | SH VERSCHRAUBUNG | Z009111-00000 |
| 8 | SH KARTUSCHE FÜR NORMALDRUCK | Z009200-00000 |
| 13 | SH RÜCKFLUSSVERHINDERER PATRONE | Z028910-00000 |
| 18 | SH UP-UMSTELLUNG FÜR TEC-BOX | Z009483-00010 |
| 19 | SH GEWINDESTOPFEN M22x1 | Z000184-00000 |
| 20 | SH ROHRBELÜFTER FÜR TEC-BOX | Z028900-00000 |
