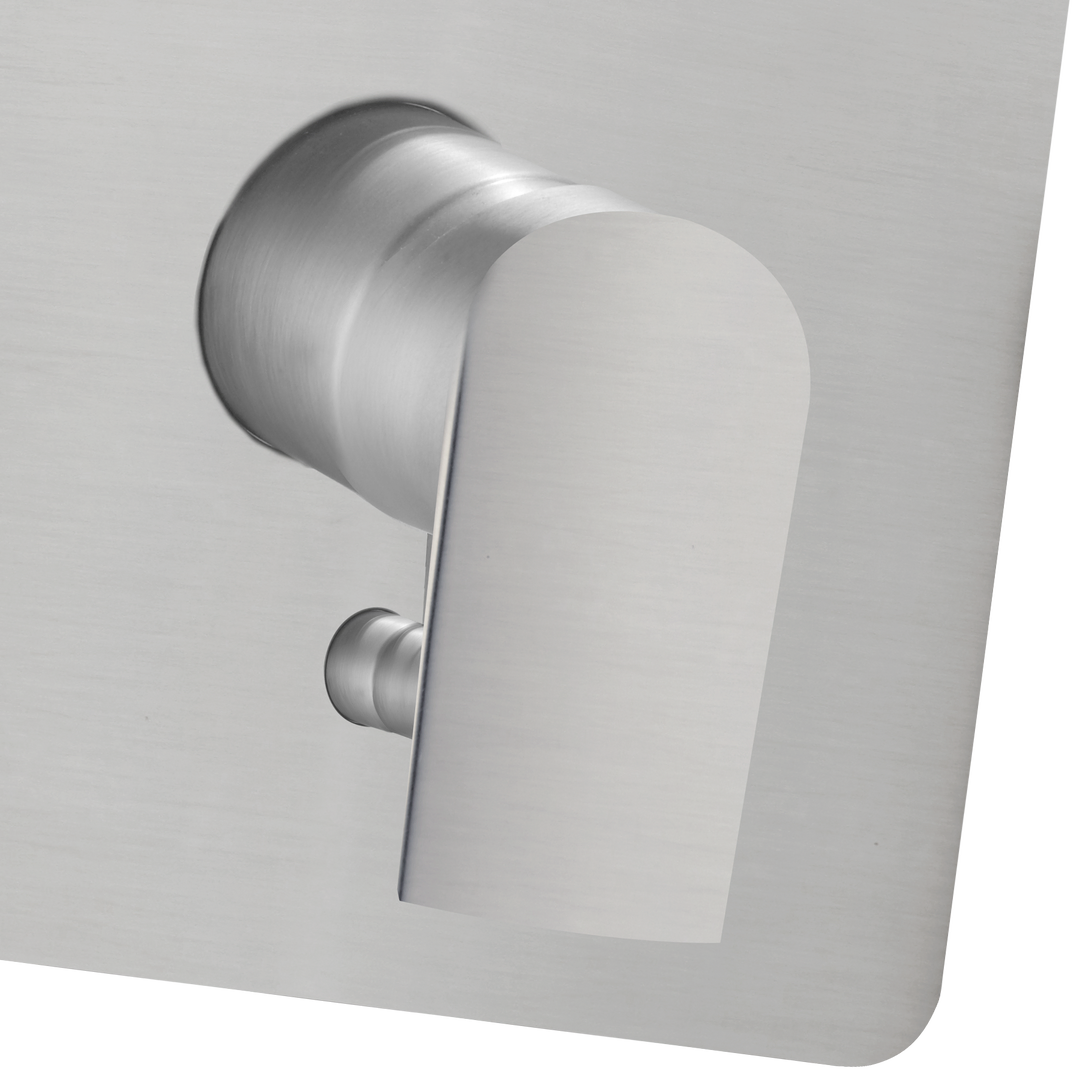

alpha_400 Finishing set bath mixer for Tec-box
Product description
Eleganter und exquisiter lässt sich eine Wannenarmatur kaum gestalten. Präzise architektonische Linienführung schafft durch formale Reduktion unaufdringliche Eleganz. Der selbstbewusste und elegante Hebel ist parallel zur Wand vertikal ausgerichtet und schafft damit höchsten Komfort bei freibleibendem Bewegungsraum im Duschbereich. Angenehm leichtgängig und in jeder Hebelposition bequem zu erreichen, ist der individuell gestaltete Umsteller einfach und sicher zu bedienen. Die sanft gerundeten Ecken der elegant geformten quadratischen Wandrosette bewirken einen harmonischen Übergang zu unterschiedlichsten Wandgestaltungen.The Series Design alpha_400
New finishes lend the alpha_400 an extra layer of design depth without compromising the architectural clarity of the product line. The precise lines and defined surfaces retain their calm, high-quality appearance, yet gain additional expressiveness through the finish. The result is designer mixers for modern bathrooms that define a space not only through their form, but also through the effect of the materials and finishes. The alpha_400 range thus opens up a new dimension in personalised bathroom design.
Related products
Technical information
Product features
- MF69497-00140
- Heinrich Schulte Manufacture
- Finishing set bath mixer
- alpha_400
- steel_line
- diameter cover plates 180 mm
- cartridge 44 mm
- with hot water and flow rate limiter
- diverter automatic
- materials in accordance with German Drinking Water Regulations and FEA
- lever metal
- mounting with Tec-box
- with installation depth compensation
- control body +/- 18 degree adjustable
- protected against backflow
- optional accessories with anti vacuum device
Dimensional drawing
Delivery and installation
The following components are included in the scope of delivery
- Conc. Monolever-Bath shower mixer
- Rosette
- Lever
- Screw set
- Assembly instruction
Spare parts

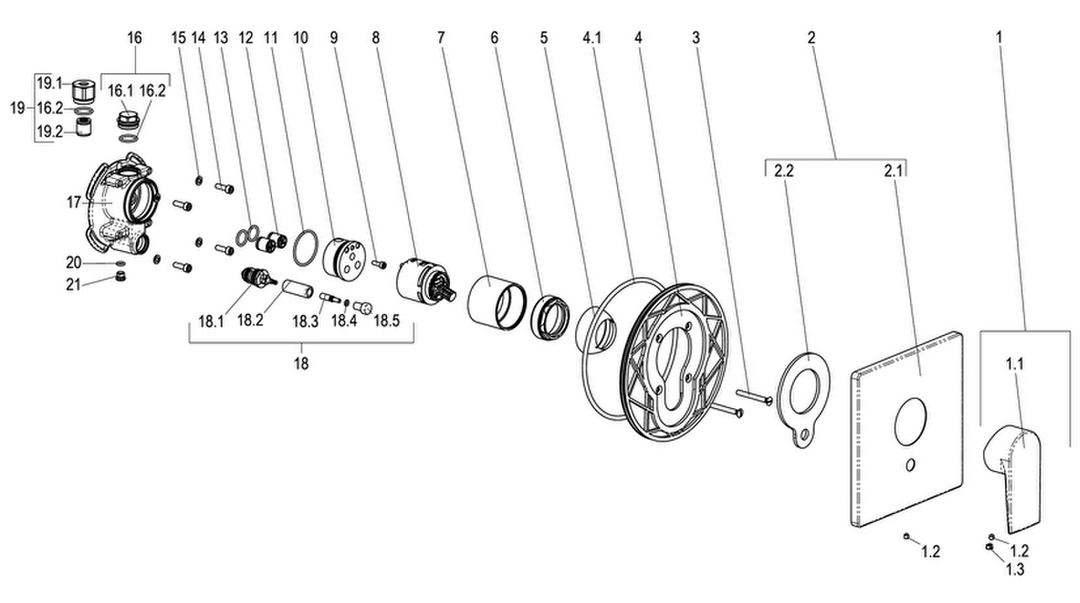

Exploded view
Spare parts
| Position | Description | Item Number |
|---|---|---|
| 1 | SH BEDIENUNGSHEBEL ALPHA_400 | MF69991-00140 |
| 3 | SH SENKKOPFSCHRAUBE M5 x 40 | Z000073-00000 |
| 6 | SH VERSCHRAUBUNG F. SCHRAUBKAPPE | Z009078-00000 |
| 8 | SH KARTUSCHE FÜR NORMALDRUCK | Z000070-00000 |
| 12 | SH RÜCKFLUSSVERHINDERER PATRONE | Z028910-00000 |
| 19 | SH ROHRBELÜFTER FÜR TEC-BOX | Z028900-00000 |
