alpha-line_500 Bidet mixer with pop-up waste
Product description
Stilvoll gestaltet, kompakt gebaut und höchsten Anforderungen gerecht, ist diese Armatur ein Schmuckstück im hochwertigen Sanitärbereich. Die brillante Oberfläche aus hochwertigem Chrom unterstreicht die hohe Qualität und Einzigartigkeit dieser Armatur. Der Hebel zelebriert Leichtigkeit und Bewegung und schafft ergonomisch durchdacht Freiraum für komfortable Bedienung. Über den eingebauten beweglichen Strahlregler lässt sich der weiche Wasserstrahl individuell den Bedürfnissen angepasst sehr komfortabel in alle Richtungen lenken. Zur Steuerung der Ablaufgarnitur integriert sich im hinteren Bereich dezent die leichtgängige Zugstange, die durch ihre Form auch mit nassen Händen bequem und sicher zu bedienen ist.The Series alpha-line_500
Cubist influences, clean geometry and a calm presence give the alpha-line_500 by heinrichschulte its distinctive character. Straight lines, precise edges and balanced proportions lend these bathroom mixers for modern bathrooms a minimalist, architectural effect. The result is a range that brings order and design with substance to the space. The alpha-line_500 range of taps combines formal rigour with a reliability that proves its worth in everyday use just as much as it does in meeting design requirements.
Related products

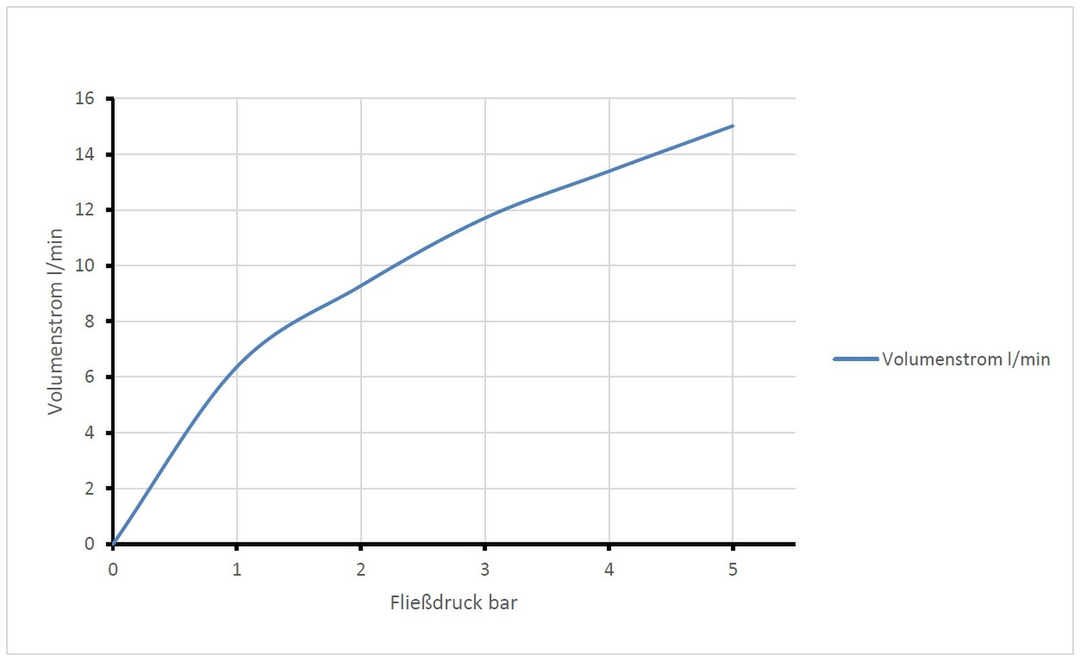

Technical information
Product features
- Z057221-00010
- Heinrich Schulte
- Bidet mixer
- alpha-line_500
- chrome
- reach 105 mm
- height to aerator 85 mm
- maximum height 135 mm
- open cartridge 35 mm
- with hot water and flow rate limiter
- materials in accordance with German Drinking Water Regulations and FEA
- lever metal
- flexible hoses 3/8" DIN DVGW
- aerator flow rate class A
- with ball joint
- for bidets
- lateral control
- with pop-up waste 1 1/4"
- with mounting kit
Dimensional drawing
Delivery and installation
The following components are included in the scope of delivery
- Monolever-Bidet mixer
- Mounting kit
- Pop-up waste with pull rod
- Assembly instruction
- Care instruction
Spare parts
Exploded view
Spare parts
| Position | Description | Item Number |
|---|---|---|
| 1 | SH BEDIENHEBEL ALPHA-LINE_500 | Z057990-00010 |
| 2 | SH ROSETTE M37 X 1,5 / D:39,7X12 | Z009110-00010 |
| 3 | SH VERSCHRAUBUNG | Z009111-00000 |
| 4 | SH KARTUSCHE FÜR NORMALDRUCK | Z009203-00001 |
| 6 | SH LUFTSPRUDLER MIT KUGELGELENK | Z013954-00010 |
| 8 | SH ZUGSTANGE MIT KNOPF | Z009187-00010 |
| 9 | SH FLEXSCHLAUCH M10 X 1 - 3/8" | Z009143-00000 |
| 10 | SH ABLAUFGARNITUR KOMPLETT | Z001128-00010 |
| 11 | SH BEFESTIGUNGSSATZ M8 x 57MM | Z000606-00000 |
