alpha-line_500 Wash basin mixer with pop-up waste
Product description
Die minimalistische Formensprache des Armaturenkörpers fasziniert ganz besonders, wenn das Wesen des Wassers sich sensibel in der Erscheinung manifestiert und zur luxuriösen Ikone des elementaren Wechselspiels zwischen Ruhe und fließender Bewegung wird. Die brillante Oberfläche aus hochwertigem Chrom unterstreicht die hohe Qualität und Einzigartigkeit dieser Armatur. Der im Griffbereich leicht geschwungene Hebel zelebriert Leichtigkeit und Bewegung und schafft ergonomisch durchdacht Freiraum für komfortable Bedienung. Der eingesetzte Spezialstrahlregler hilft Wasser zu sparen und schützt die Armatur durch seine eigens dafür entwickelte Silikon-Lippe vor Kalkablagerungen. Zur Steuerung der Ablaufgarnitur integriert sich im hinteren Bereich dezent die leichtgängige Zugstange, die durch ihre Form auch mit nassen Händen bequem und sicher zu bedienen ist.The Series alpha-line_500
Cubist influences, clean geometry and a calm presence give the alpha-line_500 by heinrichschulte its distinctive character. Straight lines, precise edges and balanced proportions lend these bathroom mixers for modern bathrooms a minimalist, architectural effect. The result is a range that brings order and design with substance to the space. The alpha-line_500 range of taps combines formal rigour with a reliability that proves its worth in everyday use just as much as it does in meeting design requirements.
Related products

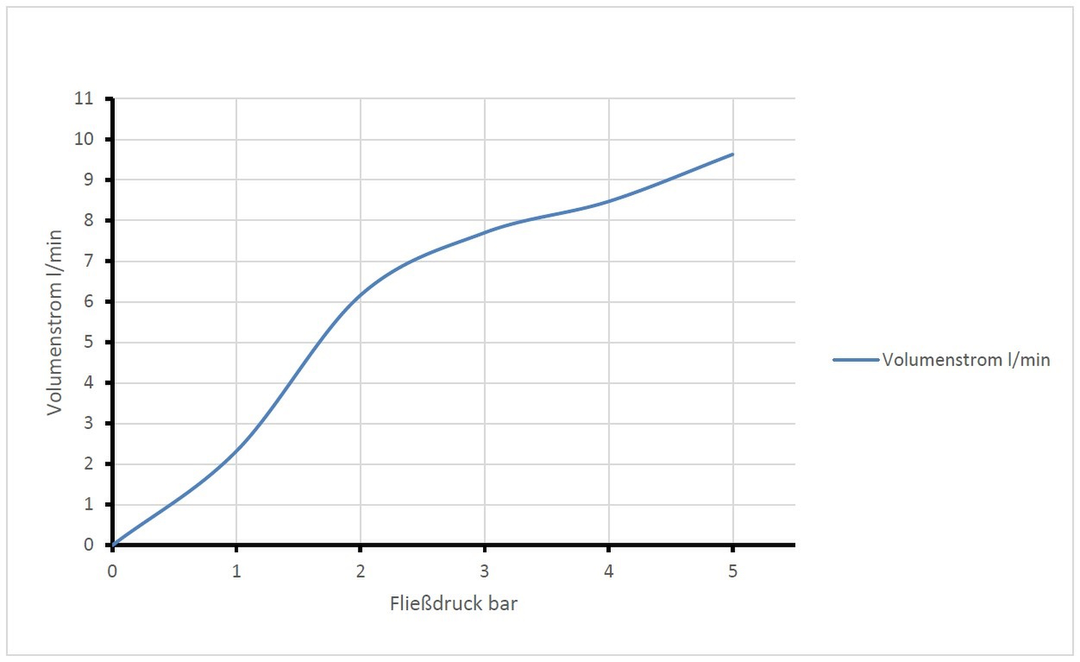

Technical information
Product features
- Z057102-00010
- Heinrich Schulte
- Wash basin mixer
- alpha-line_500
- chrome
- reach 120 mm
- height to aerator 90 mm
- maximum height 155 mm
- open cartridge 35 mm
- with hot water and flow rate limiter
- materials in accordance with German Drinking Water Regulations and FEA
- lever metal
- flexible hoses 3/8" DIN DVGW
- aerator flow rate class Z
- single hole mounted
- with pop-up waste 1 1/4"
- with shaft screw connection
Dimensional drawing
Delivery and installation
The following components are included in the scope of delivery
- Monolever-Wash basin mixer
- Shaft screw connection kit
- Pop-up waste with pull rod
- Assembly instruction
- Care instruction
Spare parts

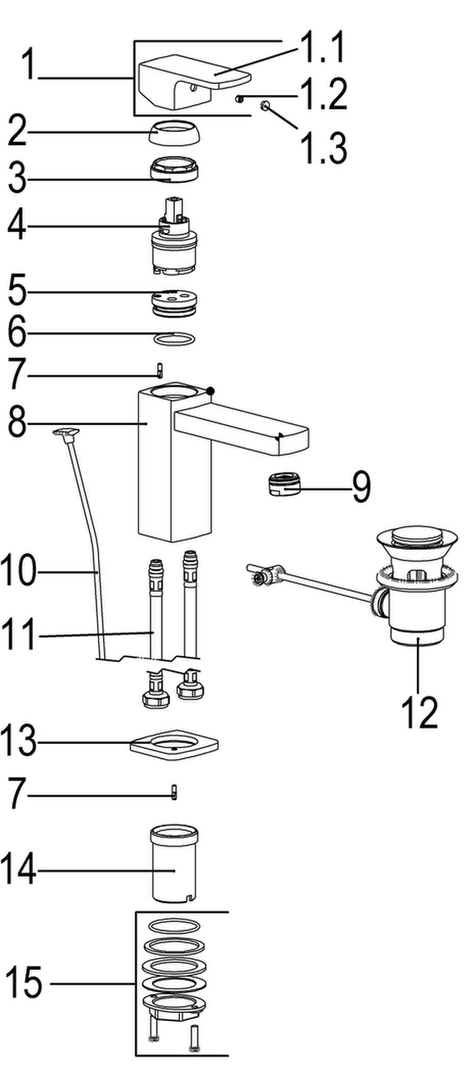

Exploded view
Spare parts
| Position | Description | Item Number |
|---|---|---|
| 1 | SH BEDIENHEBEL ALPHA-LINE_500 | Z057990-00010 |
| 2 | SH ROSETTE M37 X 1,5 / D:39,7X12 | Z009110-00010 |
| 3 | SH VERSCHRAUBUNG | Z009111-00000 |
| 4 | SH KARTUSCHE FÜR NORMALDRUCK | Z009203-00001 |
| 9 | SH LUFTSPRUDLER | Z013980-00010 |
| 10 | SH ZUGSTANGE MIT KNOPF | Z009187-00010 |
| 11 | SH FLEXSCHLAUCH M10 X 1 - 3/8" | Z009141-00000 |
| 12 | SH ABLAUFGARNITUR KOMPLETT | Z001128-00010 |
| 15 | SH BEFESTIGUNGSSATZ M34X1,5 | Z009194-00000 |
