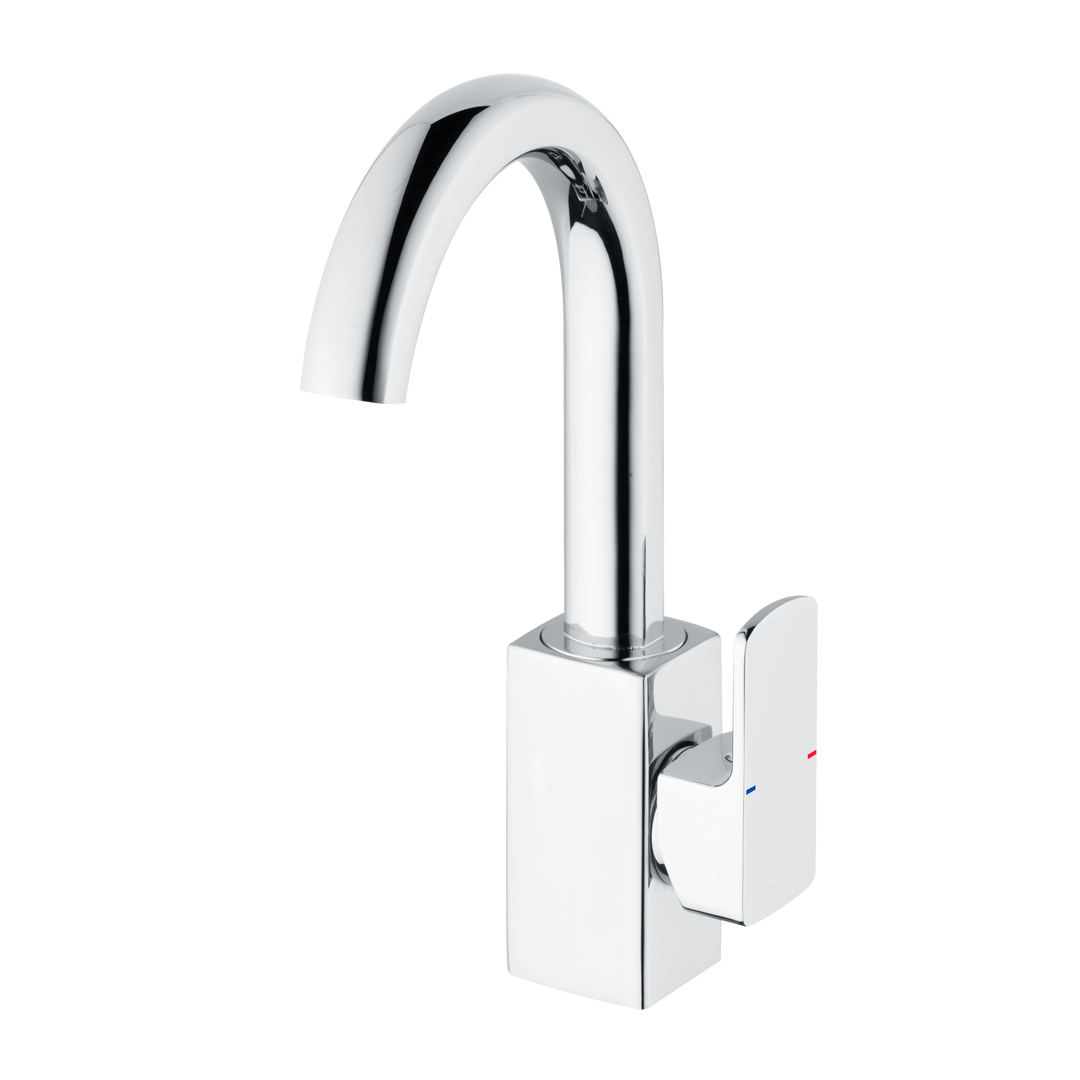

alpha-line_500 Wash basin mixer with pop-up waste
Product description

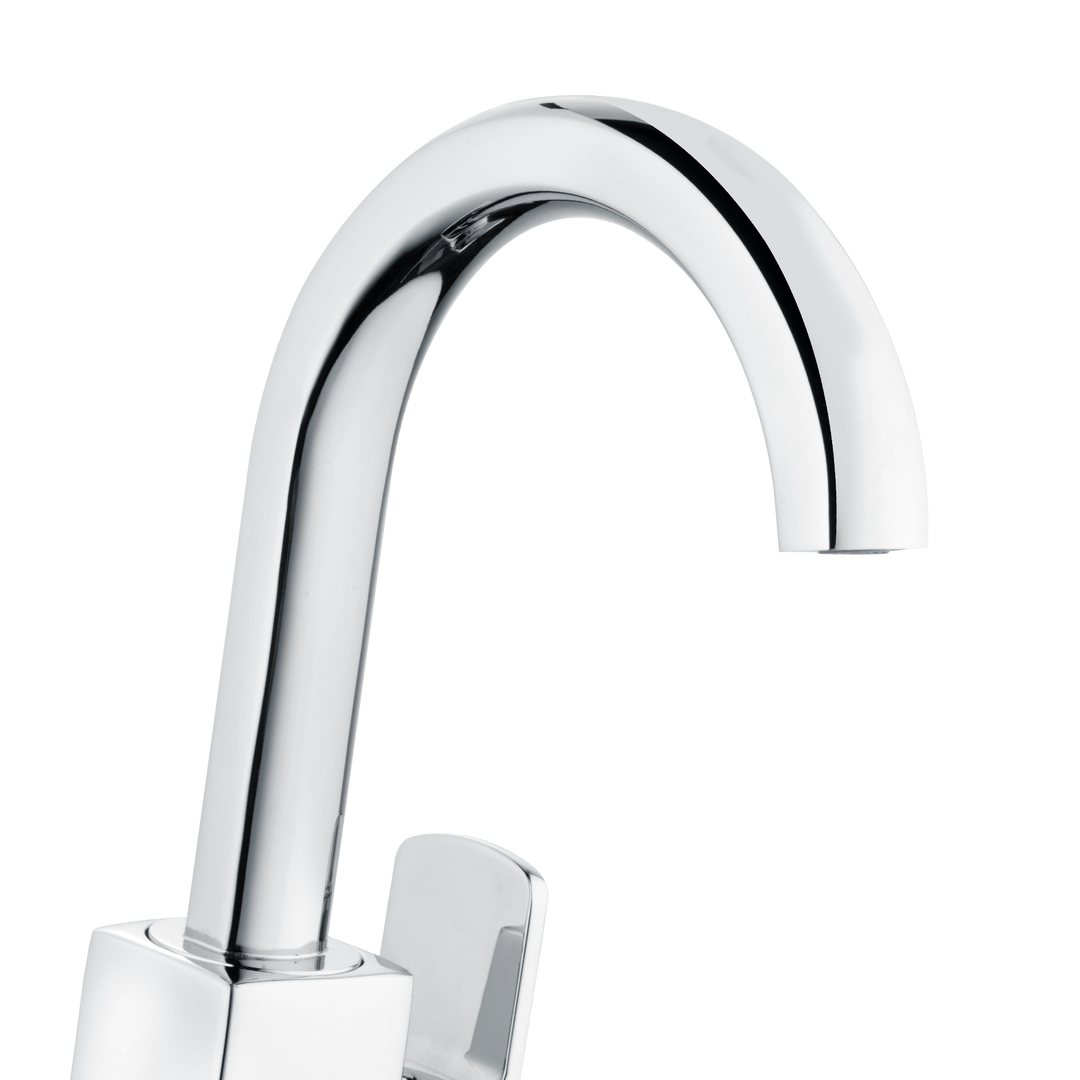

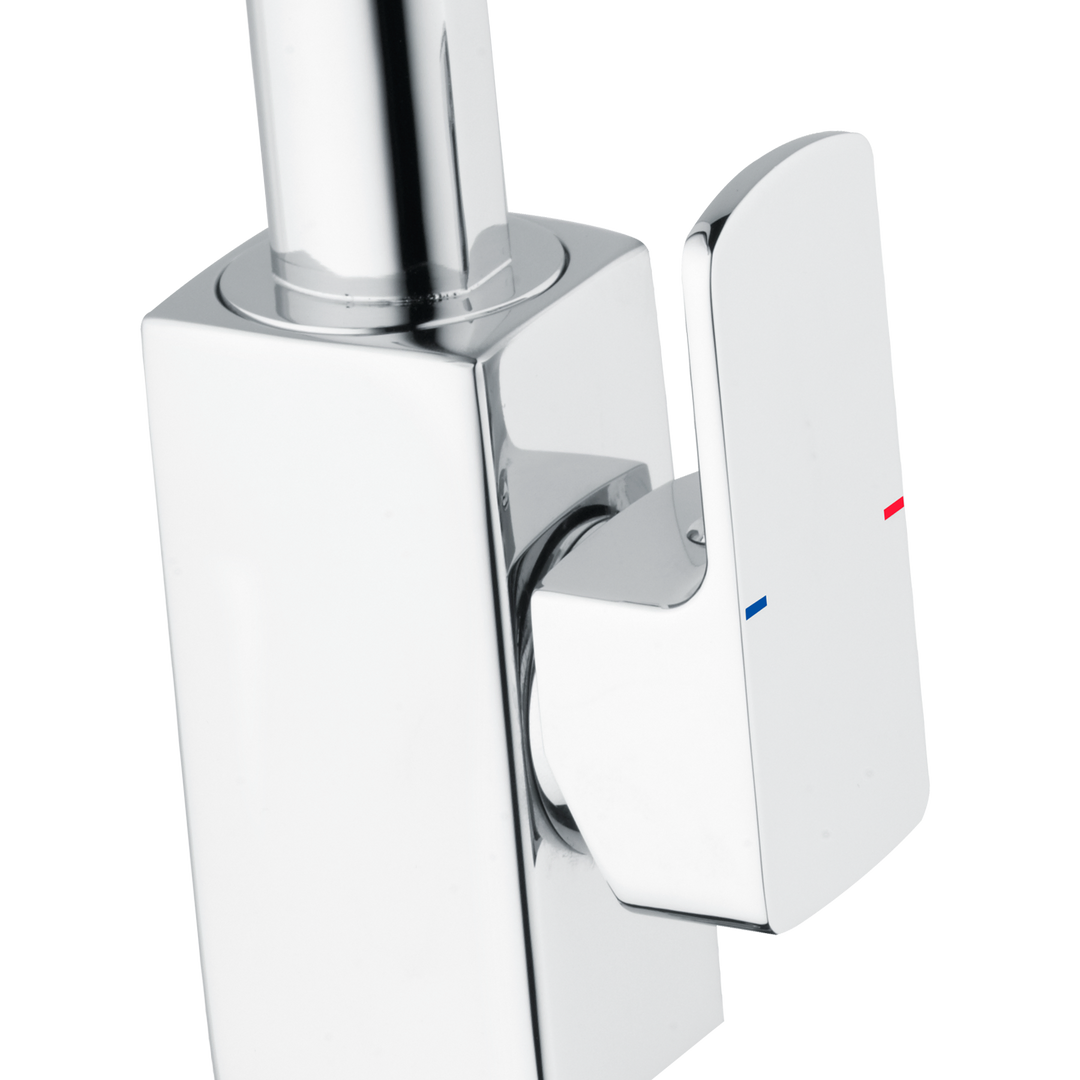

Aus dem seitengesteuerten Grundkörper mit seiner leicht geschwungen Vorder- und Rückseite erhebt sich in weitem Bogen der schwenkbare Auslauf. Seine hochwertige, gestalterische Verbundenheit mit dem Armaturenkörper ist unübersehbar. Die brillante Oberfläche aus hochwertigem Chrom unterstreicht die hohe Qualität und Einzigartigkeit dieser Armatur. Der Hebel zelebriert Leichtigkeit und Bewegung und schafft ergonomisch durchdacht Freiraum für komfortable Bedienung. Der unsichtbar eingesetzte Caché-Strahlregler hilft Wasser zu sparen und schützt die Armatur durch seine eigens dafür entwickelte Silikon-Lippe vor Kalkablagerungen. Zur Steuerung der Ablaufgarnitur integriert sich im hinteren Bereich dezent die leichtgängige Zugstange, die durch ihre Form auch mit nassen Händen bequem und sicher zu bedienen ist.The Series alpha-line_500
Cubist influences, clean geometry and a calm presence give the alpha-line_500 by heinrichschulte its distinctive character. Straight lines, precise edges and balanced proportions lend these bathroom mixers for modern bathrooms a minimalist, architectural effect. The result is a range that brings order and design with substance to the space. The alpha-line_500 range of taps combines formal rigour with a reliability that proves its worth in everyday use just as much as it does in meeting design requirements.
Related products
Technical information
Product features
- Z057124-00010
- Heinrich Schulte
- Wash basin mixer
- alpha-line_500
- chrome
- reach 150 mm
- height to aerator 210 mm
- maximum height 280 mm
- open cartridge 35 mm
- with hot water and flow rate limiter
- spout swivelling
- materials in accordance with German Drinking Water Regulations and FEA
- lever metal
- flexible hoses 3/8" DIN DVGW
- aerator 7 l/min
- Cache, anti lime
- single hole mounted
- lateral control
- with pop-up waste 1 1/4"
- with mounting kit
Dimensional drawing
Delivery and installation
The following components are included in the scope of delivery
- Monolever-Wash basin mixer
- Mounting kit
- Pop-up waste with pull rod
- Cast spout
- Assembly instruction
- Care instruction
Spare parts
Exploded view
Spare parts
| Position | Description | Item Number |
|---|---|---|
| 1 | SH AUSLAUF FÜR EHM WASCHTISCHARM. | Z013077-00010 |
| 3 | SH ANSCHLAGSCHRAUBE | Z000235-00000 |
| 4 | SH KARTUSCHE FÜR NORMALDRUCK | Z009200-00000 |
| 5 | SH VERSCHRAUBUNG | Z009111-00000 |
| 6 | SH ROSETTE M37 X 1,5 / D:39,7X12 | Z009110-00010 |
| 7 | SH BEDIENHEBEL ALPHA-LINE_500 | Z057990-00010 |
| 8 | SH ABLAUFGARNITUR KOMPLETT | Z001128-00010 |
| 9 | SH FLEXSCHLAUCH M10 X 1 - 3/8" | Z009141-00000 |
| 10 | SH ZUGSTANGE MIT KNOPF | Z009187-00010 |
| 11 | SH BEFESTIGUNGSSATZ M8 x 57MM | Z000606-00000 |
